SketchUp Rampa Eklentisi Rampa Stüdyosu: Eğim Hesabı Olmadan Rampa
Kot farkı altmış santim, giriş kapısına yedi metre var. Müşteri iki taraflı cam korkuluk istiyor, belediye sunumu da perşembe günü. Siz ise kâğıda eğim hesabı yazıp Follow Me ile yolu ikinci kez süpürüyorsunuz. Bu sahneyi yaşayan her mimar için iyi bir SketchUp rampa eklentisi en çok huzur getirir. Rampa Stüdyosu bu yüzden var: çizgiyi çizersiniz, korkuluklu ve eğimi kontrollü rampa hazır olur.
Rampa Stüdyosu yol tabanlı çalışır. Düz, L/U/Z, dairesel, spiral ve helis yolları tanır. Ayrıca 8 korkuluk tipi, bordür ve kaymaz şerit sunar. Her sayıyı değiştirdiğinizde rampa kendini anında yeniden çözer. Üstelik 19 pakette 363 test koşuyor; yani anlattıklarımız bir vaat değil, testten geçmiş davranış.
Türkçe SketchUp eklentileri: dolap, mutfak, pencere, zemin, perde ve mimari modelleme için saatleri dakikaya indiren araçlar.Eklentileri görün
Bu yazıda:
- Rampa çizerken neden içiniz rahat etmez?
- SketchUp rampa eklentisi Rampa Stüdyosu ne yapar?
- Ne kadar zaman kazandırır?
- Kimler için uygun?
- İlk rampanızı kurmak: adım adım
- Uyumluluk, beta notları ve sık sorulan sorular
Rampa çizerken neden içiniz rahat etmez?
Rampa ilk bakışta basit bir eğimli düzlemdir. Ancak gerçek projede sorular hemen sıraya girer. Eğim sınırın altında mı? Kol uzadıysa sahanlık gerekiyor mu? Korkuluk babaları eğimli döşemeye doğru oturuyor mu?
Üstelik eğri bir yolda Follow Me çoğu zaman sorun çıkarır. Döşeme yan yatar, genişlik dönüşte değişir. Eğimi her değiştirdiğinizde de geometriyi baştan kurarsınız. Rampa çoğu zaman eğimli bir arsada başlar; arazi tarafını eğimli araziye bina yerleştirme dersimizde anlattık.
SketchUp rampa eklentisi Rampa Stüdyosu ne yapar?
Rampayı iki yoldan kurarsınız. Birincisi modelde duran herhangi bir çizgiyi, yayı ya da eğriyi göstermektir. İkincisi 13 parametrik yol üretecinden birini seçmektir. L/U/Z dönüş, zikzak, sahanlıklı kol, spiral, helis ve çok katlı seçenekler bunların arasında. Eklentinin kendi süpürme motoru Follow Me’ye hiç uğramaz. Bu sayede helis üzerinde bile döşeme düz, genişlik sabit kalır.
Kot modu, sahanlık ve ölçek aracı
Yol rampalarında üç kot modu var: yolu takip et, sabit eğim ve başlangıç+bitiş kotu. Ayrıca eğimin sıfıra indiği sahanlık aralıklarını siz belirlersiniz. Örneğin iki kot arasında rampa istiyorsanız başlangıç ve bitiş kotunu yazmanız yeter. Yol da rampanın kendi parametrelerinde saklı durur. Bu yüzden kaynak çizgiyi silseniz bile eklenti rampayı yeniden kurar.
Ölçek (Scale) aracıyla rampayı büyüttüğünüzde eklenti bunu da fark eder. X’i uzunluğa, Y’yi genişliğe, Z’yi yüksekliğe bağlar. Ardından geometriyi parametrik olarak baştan üretir. Yani SketchUp’ın alıştığınız araçları burada da işinizi görür.

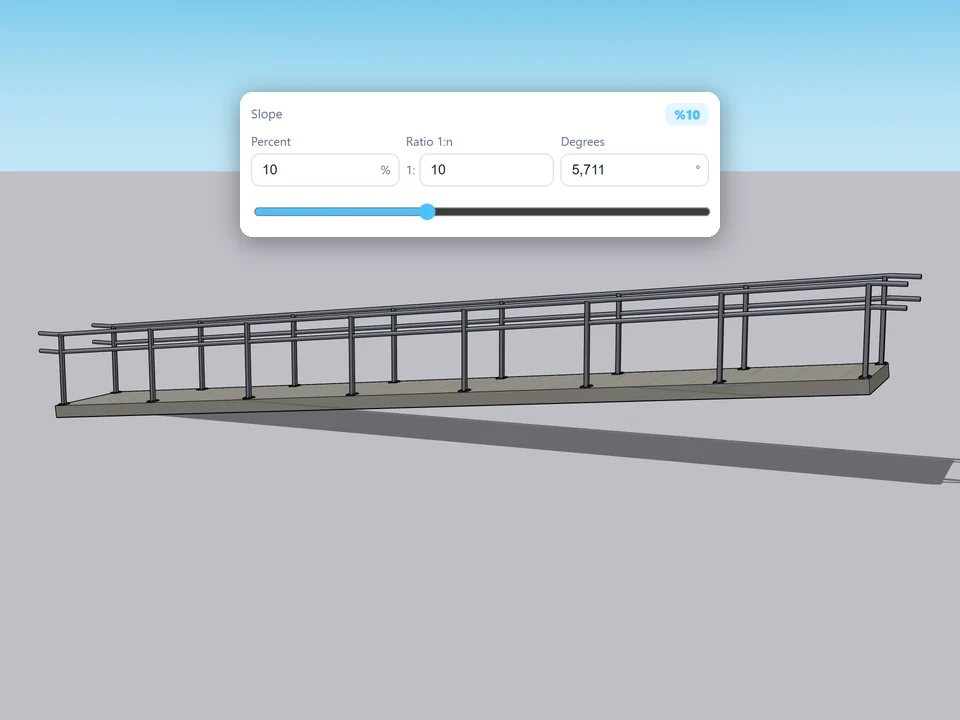

Eğim üç dilde, hep senkron
Eğimi yüzde (%8), oran (1:12.5) ya da derece (4.57°) olarak girersiniz. Birini değiştirince öbür ikisi de güncel değeri gösterir. Ayrıca genişlik, yatay mesafe, yükseklik ve eğim birbirini çözer. Siz yalnız bildiğiniz değeri yazarsınız. Jüride “eğimi kaç?” sorusuna cevap, ekranın köşesinde hazır durur.

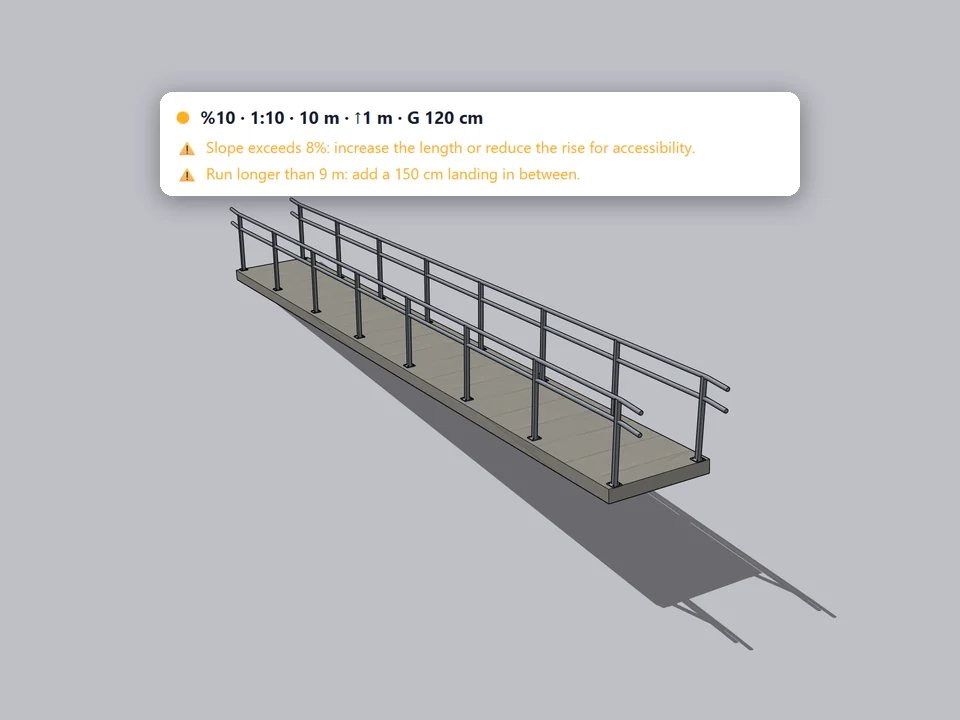

Kurala uygun, hesapsız
Eklenti siz çizerken gerçek uyarı ve hata üretir:
- %8’in üstünde erişilebilirlik uyarısı
- %25’in üstünde kesin hata
- Dar genişlik uyarısı
- 9 m’den uzun kollarda zorunlu sahanlık
Bilgi paneli de eğimi, oranı, açıyı, yüksekliği, yürüme mesafesini ve sahanlıkları tek bakışta gösterir. Böylece hata payını çizim masasında küçültürsünüz.

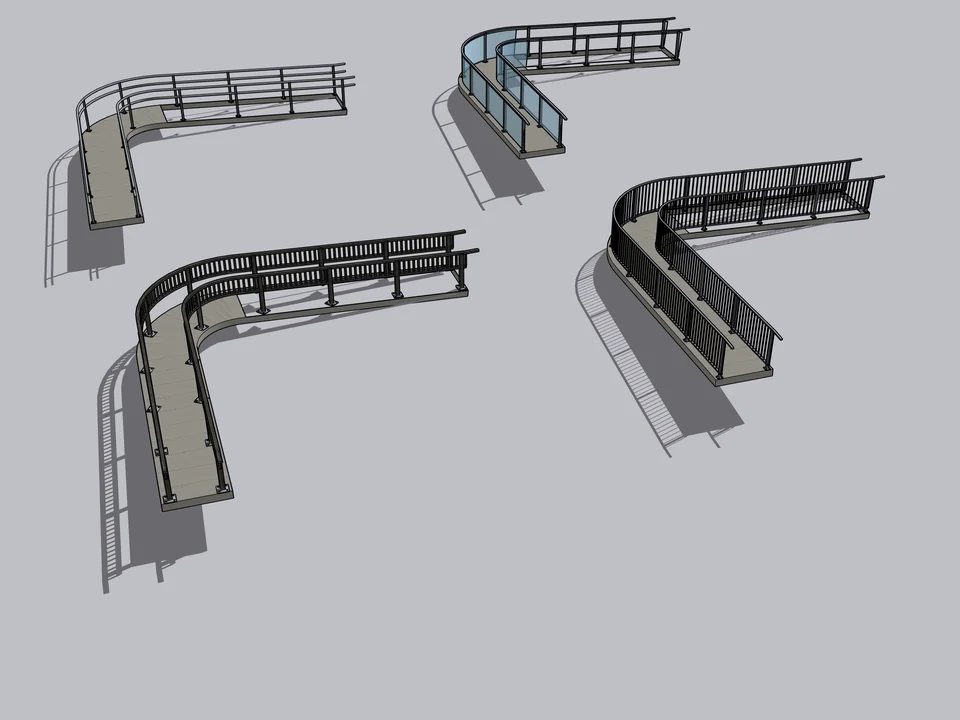

Korkuluk, bordür ve kaymaz şerit
Korkulukta 8 tip var: metal, cam, boru, çift boru, dikey çubuk, yatay çubuk, minimal ve ahşap. Babaların altına kare taban plakası ya da ankraj civatalı yuvarlak flanş koyabilirsiniz. Küpeşte uç uzatması varsayılan olarak 300 mm gelir. Bunun yanında 5 kenar detayı sizi bekler: bordür, yan duvar, bant, kaymaz şerit ve genleşme derzi.
Rampa eklentisi SketchUp’ta ne kadar zaman kazandırır?
Mağaza sayfasındaki örnekte korkuluklu bir rampayı elle modellemek yaklaşık 45 dakika sürüyor. Rampa Stüdyosu ile hazır ayarı seçip iki kez tıklayınca iş yaklaşık 40 saniyede bitiyor. Yani saatlerce süren işi dakikalara indirmek burada gerçek bir hesap.
Şimdi bunu aya yayalım. Mağazadaki hesaplayıcı ayda 12 proje öngörür. Diyelim ki her projede rampaya 2 saat ayırıyorsunuz. Bu işin yaklaşık %80’i eklentiye geçerse ayda yaklaşık 19 saat kazanırsınız. Bu da iki buçuk iş gününe yakın bir süre. Zaman sizin en pahalı malzemeniz; o saatleri tasarıma ayırmak sizin elinizde.
Ayrıca rampayı seçtiğinizde panel ona bağlanır. Eğim, genişlik ya da korkuluk değişikliği anında modele işler. Bütün oturumu da tek Ctrl+Z ile geri alırsınız. Bu yüzden revizyon artık kâbus değil, denemek serbest.
Bu SketchUp rampa eklentisi kimler için?
- Mimarlar: erişilebilir girişi ilk çizimde doğru kurar, sunumda eğimi rakamla gösterir.
- Peyzaj mimarları: park ve bahçe rampalarını eğri yollar üzerinde rahatça çizer.
- İç mimarlar: mağaza ya da ofis içindeki kot farklarını kısa rampalarla çözer.
- Mimarlık öğrencileri: jüri öncesi eğim hesabıyla değil, mekânla uğraşır.
Hepsinin ortak noktası aynı: rampa projede küçük bir parça gibi durur, ama hatası pahalıya patlar. Üstelik hata çoğu zaman şantiyede, beton döküldükten sonra ortaya çıkar. Bu nedenle eğimi çizim anında görmek, ileride çıkacak bir tadilatı baştan önler.
İlk rampanızı kurmak: adım adım
- RBZ dosyasını Extensions › Extension Manager › Install Extension yoluyla kurun.
- 5 kategorideki 50 hazır ayardan birini seçin ya da bir yol üreteci belirleyin.
- Başlangıç noktasına tıklayın, yön için sürükleyin; uzunluğu VCB’ye yazın.
- Bilgi panelinde eğimi, yüksekliği ve sahanlıkları okuyun.
- Uyarı çıkarsa eğimi ya da yolu düzeltin, ardından korkuluğu seçin.
VCB’ye 12m, 1150 ya da 45cm yazabilirsiniz; eklenti üçünü de anlar. Sunumda eğimi göstermenin en net yolu kesittir; SketchUp’ta hızlıca kesit ve plan yazımız bu konuda pratik bilgiler verir. Eğim ve sahanlık mantığının ayrıntıları için engelli rampası rehberimize bakabilirsiniz.
SketchUp rampa eklentisi hangi sürümlerde çalışır?
Rampa Stüdyosu 1.0.0, Windows üzerinde SketchUp 2021’den 2026’ya kadar çalışır. Ayrıca install.ps1 betiğiyle bilgisayardaki bütün SketchUp sürümlerine tek seferde kurabilirsiniz. Kutudan çıkan doğrulayıcı da her kurulumdaki dosyaları karşılaştırır. Arayüz Türkçe ve İngilizcedir. Lisans tek kullanıcıyı ve v1.x güncellemelerini kapsar. Çevrimiçi denetim yok; eklenti internetsiz de çalışır.
Rampalı girişi ücretsiz render motorumuz Render Fun ile SketchUp içinde gerçek ışıkta görebilirsiniz. Cam korkuluğun yansıması orada çok daha ikna edici durur.
Beta sürümde bilmeniz gerekenler
Açık konuşalım: sürüm hâlâ beta. SketchUp 2026’daki elle test turu sürüyor. macOS tarafını henüz kimse doğrulamadı. Dışa aktarma kodu da yok; IFC, DXF ya da PDF için SketchUp’ın kendi dışa aktarıcılarını kullanırsınız. Bu çıktılar yol haritasında v1.1 ve sonrasında yer alıyor.
Sık sorulan sorular
SketchUp rampa eklentisi yönetmelik onayı yerine geçer mi?
Hayır. Kontroller yaygın eşiklere dayanan pratik uyarılardır. Belirli bir ulusal yönetmeliğe göre sertifikalı denetim değildir; teslimden önce yerel mevzuatı mutlaka kontrol edin.
Ürettiğim rampaları ticari projede kullanabilir miyim?
Evet. Modellediğiniz her şey sizin geometrinizdir ve ticari işlerde koşulsuz kullanabilirsiniz.
Spiral ya da helis rampa kurabilir miyim?
Evet. Spiral, helis ve çift spiral yol üreteçleri var. Döşeme düz kalır, genişlik de değişmez.
Kısacası rampa, projede en küçük ama en çok sorgulanan parçalardan biridir. Eğimi hesaplamak yerine okumak, korkuluğu çizmek yerine seçmek istiyorsanız Rampa Stüdyosu’nu ürün sayfasında inceleyin.
