ArchiFlow Studio: Revizyonu Kendisi Yapan SketchUp Mimari Eklentisi
Cuma akşamı, ofiste son ışık sizin masanızda yanıyor. Müşteri öğleden sonra mutfak duvarının yarım metre kaymasını istedi. Şimdi siz pencereleri, döşeme kenarını ve çatı saçağını tek tek onarıyorsunuz. Bu tabloyu tanıyan her mimar için doğru SketchUp mimari eklentisi bir lüks değil, akşamını geri almanın yoludur. ArchiFlow Studio bu yüzden var: planı bir kez çizersiniz, duvarı kaydırınca bina kendini yeniden kurar.
ArchiFlow Studio çizdiğiniz planı parametrik bir binaya dönüştürür. Duvar, boşluk, kolon, kiriş, merdiven, döşeme ve çatı birbirine bağlı çalışır. Bir duvarı oynattıktan yaklaşık 150 ms sonra hepsi kendini yeniden kurar. Üstelik eklentinin matematik çekirdekleri 31 test dosyasında 1627 doğrulamadan geçiyor. Yani anlattıklarımız bir demo hilesi değil, ölçülmüş davranış.
Bu yazıda:
- Revizyon gecesi neden bu kadar uzar?
- SketchUp mimari eklentisi ArchiFlow Studio ne yapar?
- Ne kadar zaman kazandırır?
- Kimler için uygun?
- İlk binanızı kurmak: adım adım
- Uyumluluk, sınırlar ve sık sorulan sorular
Revizyon gecesi neden bu kadar uzar?
SketchUp’ta bir duvar, birkaç yüzden oluşan bir kutudur. Program onun duvar olduğunun farkında değildir. İçindeki pencereyi ya da üstündeki döşemeyi de tanımaz. Bu yüzden duvar kaydığında köşe birleşimi bozuk kalır, boşluk eski yerinde asılı durur.
Ardından onarım turu başlar. Önce köşeyi düzeltirsiniz, sonra pencereyi yeniden oyarsınız. Döşeme kenarını, çatıyı ve süpürgeliği de elden geçirirsiniz. Tek bir istek için bu belki yarım saattir. Ancak on tur revizyonlu bir projede bu süre günlere uzar. Ölçülü çalışmanın neden bu kadar önemli olduğunu ölçülü çalışmak üzerine yazımızda anlattık.
SketchUp mimari eklentisi ArchiFlow Studio ne yapar?

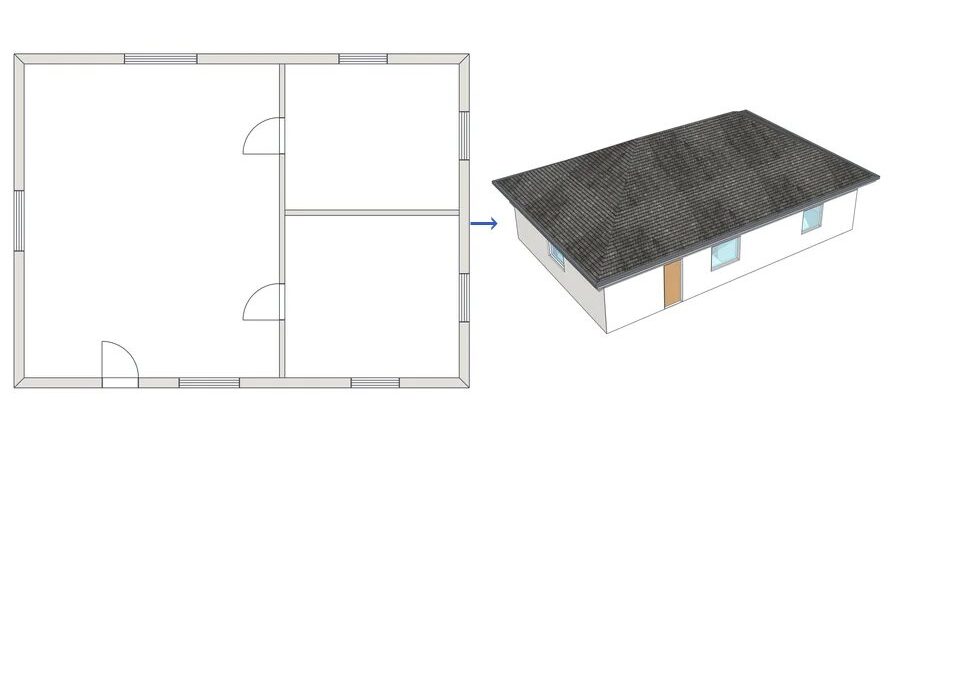

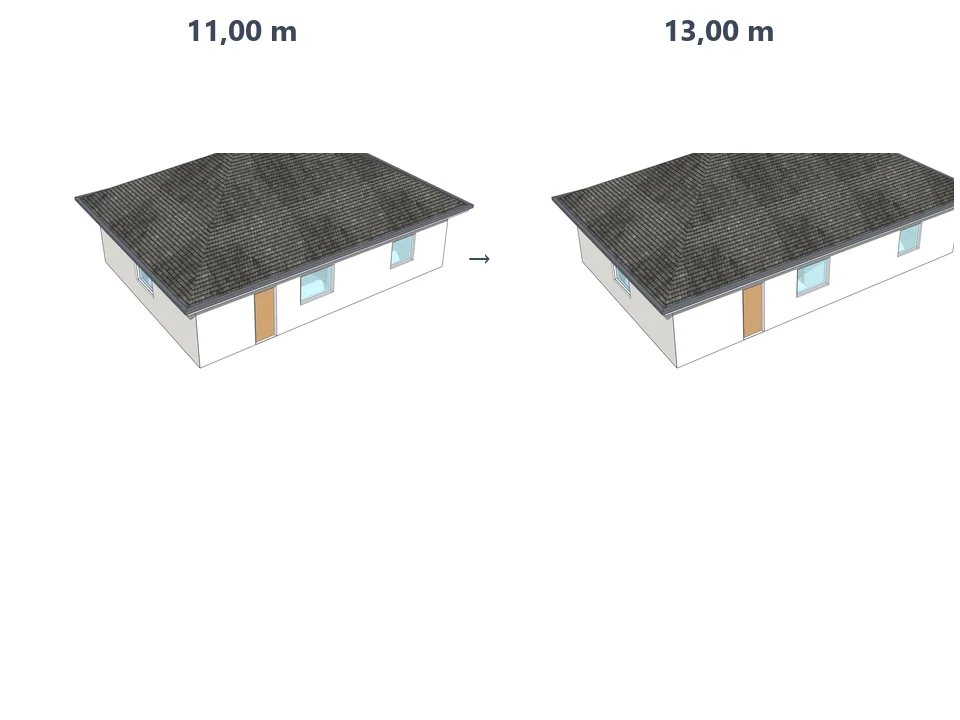

Planı çizer, 2B→3B düğmesine basarsınız. Duvarlar köşelerde gönye yapar, odalar kapanır, döşeme ve çatı kendiliğinden gelir. İt/Çek yok, elle delik açmak da yok. Sonra duvarı SketchUp’ın kendi Move aracıyla oynatırsınız. Eklenti köşeleri, boşlukları, döşemeyi, çatıyı ve süpürgeliği yeniden kurar. Bütün bu işi de tek Ctrl+Z ile geri alırsınız.
Boşluk duvarın malıdır

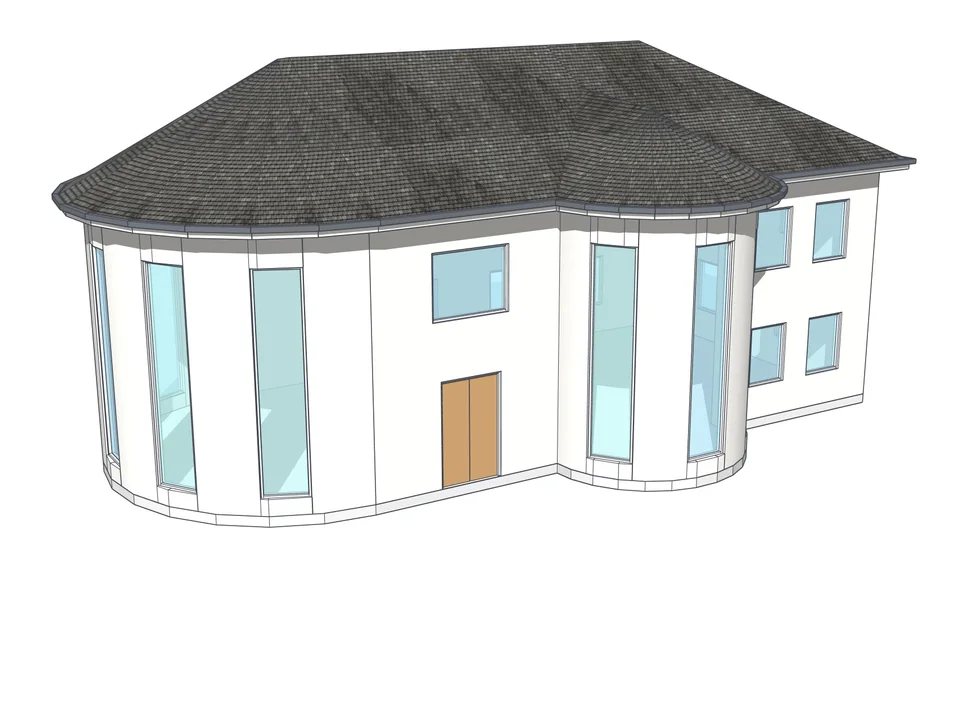

ArchiFlow’da kapı ve pencere, sahibi olan duvarın üzerinde yaşar. Duvar taşınınca, uzayınca ya da kalınlığı değişince eklenti boşluğu yeniden keser. Kapıyı iki tıkla yerleştirirsiniz; bu iki tık menteşe ve açılış yönünü de belirler. Ayrıca Hızlı Değiştir komutu yerleşmiş bir kapıyı katalog modeliyle değiştirir. İsterseniz tek boşlukta, isterseniz bütün modelde.
Kolon, kiriş ve beş çatı tipi

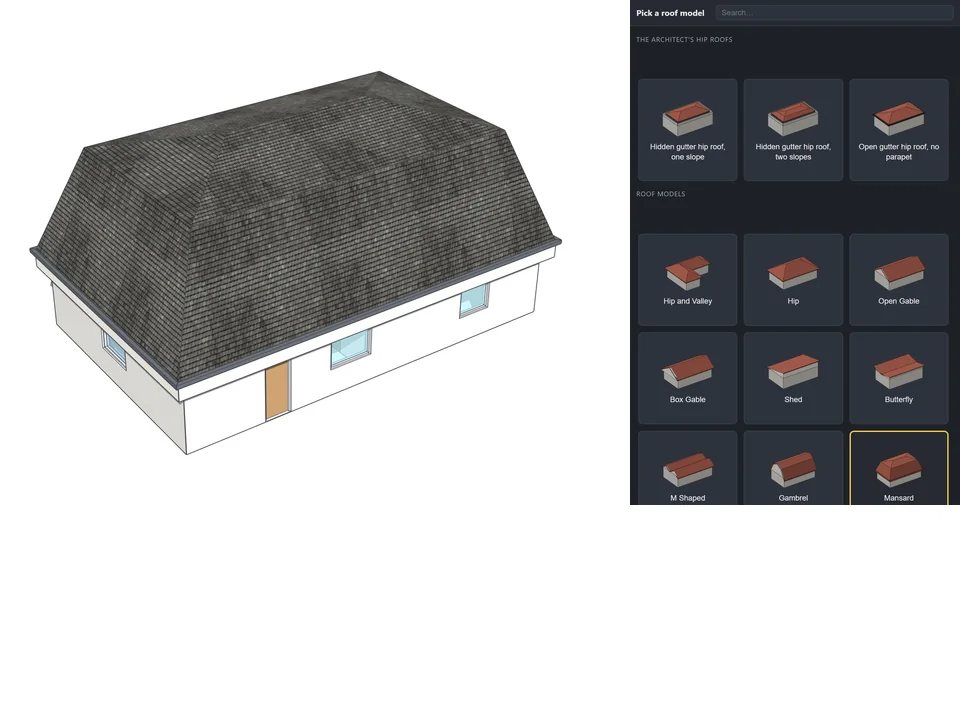

Kolon, SketchUp’ın yakaladığı noktaya birebir oturur. Dikdörtgen ya da L kesit seçebilir, bir komutla her köşeye kolon koyabilirsiniz. Kiriş ise köşede komşu kirişle gönye yapar. Kirişin altında duvarın üstü düşer; kirişi silince duvar eski hâline döner. Çatı motoru beşik, kırma, yarım kırma, tek yöne eğimli ve düz tip sunar. Örtünün altında aşık, mertek, oluk ve mahya kapağı da yer alır.
Beş stüdyo tek dosyada
ArchiFlow beş eklentiyi kendi içinde getirir: Dynamic Skirting, WindowFun Studio, Kapı Stüdyosu, PerdeNeşe Studio ve StairFun Studio. Böylece süpürgelik, 56 pencere, 19 perde sistemi ve 8 merdiven tipi aynı kurulumla gelir. Örneğin oda kapandığı anda süpürgelik belirir ve duvar değişince peşinden gider. Sihirli Değnek ise tıkladığınız nesnenin editörünü açar.
Mimari eklenti SketchUp’ta ne kadar zaman kazandırır?
Mağaza sayfasındaki örnekte bir duvarı taşıyıp modeli elle onarmak yaklaşık 30 dakika sürüyor. ArchiFlow’da aynı duvarı taşıdığınızda model yaklaşık 2 saniyede kendini onarıyor. Dolayısıyla revizyon artık kâbus değil, birkaç saniyelik bir ayar.
Şimdi bunu aya yayalım. Mağazadaki hesaplayıcı ayda 5 kat planı öngörür. Diyelim ki her plan için 3B modelleme ve revizyona 8 saat ayırıyorsunuz. Bu işin yaklaşık %75’i eklentiye geçerse ayda yaklaşık 30 saat kazanırsınız. Yani neredeyse dört iş günü. Zaman sizin en pahalı malzemeniz; bu dört günü tasarıma ya da yeni bir işe ayırabilirsiniz.
Metraj ve kesit aynı modelden
Kazanç yalnız modellemede kalmaz. Duvar, kapı, pencere, oda, döşeme, çatı, süpürgelik, kolon ve perde metrajını CSV olarak alırsınız. Kolon adedi ve beton m³ da bu listede. Ayrıca 1,20 m’de katı plan kesiti ve iki tıkla düşey kesit çıkar. Bileşen Kopyası Dışa Aktar (SKP) ise 3ds Max gibi programlar için adlandırılmış bir kopya üretir. Kesit konusunu genel olarak merak ediyorsanız SketchUp’ta hızlıca kesit ve plan yazımız iyi bir başlangıç.
Bu SketchUp mimari eklentisi kimler için?
ArchiFlow’u en çok şu masalarda hayal ediyoruz:
- Konut ve villa mimarları: müşteriyle masada “şöyle de deneyelim” der, modeli anında günceller.
- Küçük proje ofisleri: işini büyütürken mesaisini değil, proje sayısını artırır.
- Teknik ofis ekipleri: revizyondan sonra metrajı saymak yerine CSV’yi yeniden alır.
- Mimarlık öğrencileri: jüri öncesi akşamı modellemeye değil fikre ayırır.
Bu kişilerin ortak derdi aynı: müşteri onları tasarım için seçti, duvar onarımı için değil. Diğer araçları karşılaştırmak isterseniz mimarlar için en iyi 5 plugin yazımıza da bakın.
İlk binanızı kurmak: adım adım
- RBZ dosyasını Extensions › Extension Manager › Install Extension yoluyla kurun.
- Duvar aracını açın; kalınlık kısayolunu (25, 20, 13,5 ya da 10 cm) seçin.
- Planı çizin, hizalamayı Tab ile eksen ve yüzler arasında değiştirin.
- 2B→3B düğmesine basın; döşeme ve çatı kendiliğinden gelsin.
- Kapı ve pencereleri iki tıkla yerleştirin, ardından çatı tipini seçin.
- Son olarak metrajı CSV’ye aktarın.
Önce yeni ve küçük bir projeyle başlamanızı öneririz. Duvar aracının kısayollarına alışınca kolon, kiriş ve çatı adımları çok daha hızlı akar. Adım adım bir revizyon örneği için parametrik mimari model rehberimizi okuyabilirsiniz.
SketchUp mimari eklentisi hangi sürümlerde çalışır?
ArchiFlow Studio 1.72.0’ı SketchUp 2021’den 2026’ya kadar RBZ olarak kurarsınız. Ruby tarafı 2.7’ye, panel kodu eski Chromium’a göre yazıldı. Ayrıca test_compat her derlemede kaynağı tarar ve bu uyumu korur. Arayüz Türkçe ve İngilizcedir; tek TR|EN düğmesi paneli ve gömülü stüdyoları birlikte çevirir. Lisans tek seferliktir, abonelik yoktur. Eklenti dışarıya bağlanmaz, projenin ortasında da kapanmaz.
Modeli aynı gün sunuma çevirmek için ücretsiz render motorumuz Render Fun ile SketchUp içinde gerçek ışıkta görebilirsiniz.
Almadan önce bilmeniz gerekenler
Dürüst olalım. ArchiFlow bugün planı içe aktarmıyor; DXF okuyucusu hazır ama kapalı, planı SketchUp içinde çiziyorsunuz. 3B korkuluk yalnız düz merdivende var. Süpürgelik odanın ortasındaki serbest kolonu dolanmıyor. Bir kullanıcı planında 10 cm duvarlarda kalınlık hataları çıktı. Ayrıca günlük geliştirme 2024–2026 üzerinde yürüyor; 2021–2023 için elle test henüz yok.
Sık sorulan sorular
Bu mimari eklenti için SketchUp dışında program gerekir mi?
Hayır. ArchiFlow SketchUp’ın içinde çalışır. Kapı, pencere, perde, süpürgelik ve merdiven stüdyoları da içinde gelir; ayrı kurulum istemez.
Duvarı taşıdığımda pencere yerinde kalır mı?
Evet. Boşluk duvara ait olduğu için eklenti onu duvarla birlikte yeniden keser.
Metrajı Excel’de açabilir miyim?
Evet. Metrajı CSV olarak alırsınız ve Excel dosyayı doğrudan açar.
Kısacası ArchiFlow Studio, revizyonu bir onarım işinden bir ayar işine çevirir. Duvarı kaydırırsınız, bina peşinden gelir, metraj da güncel kalır. Bir sonraki “bu duvar biraz kaysın” cümlesine hazır olmak için ArchiFlow Studio’yu ürün sayfasında inceleyin.
