SketchUp Mutfak Tasarım Eklentisi KitchenFun Studio: Çizimden Atölyeye
Mutfakçı müşterinin evinden elinde bir krokiyle döner. Kulağında da müşterinin son sözü var: teklif yarın sabah masada olmalı. Bu akşam iyi bir SketchUp mutfak tasarım eklentisi, gece yarısına uzanan çizimle erken biten bir mesai arasındaki farktır. Çünkü dolapları tek tek çizmek, sonra her paneli tabloya geçirmek akşamı yavaş yavaş eritir.

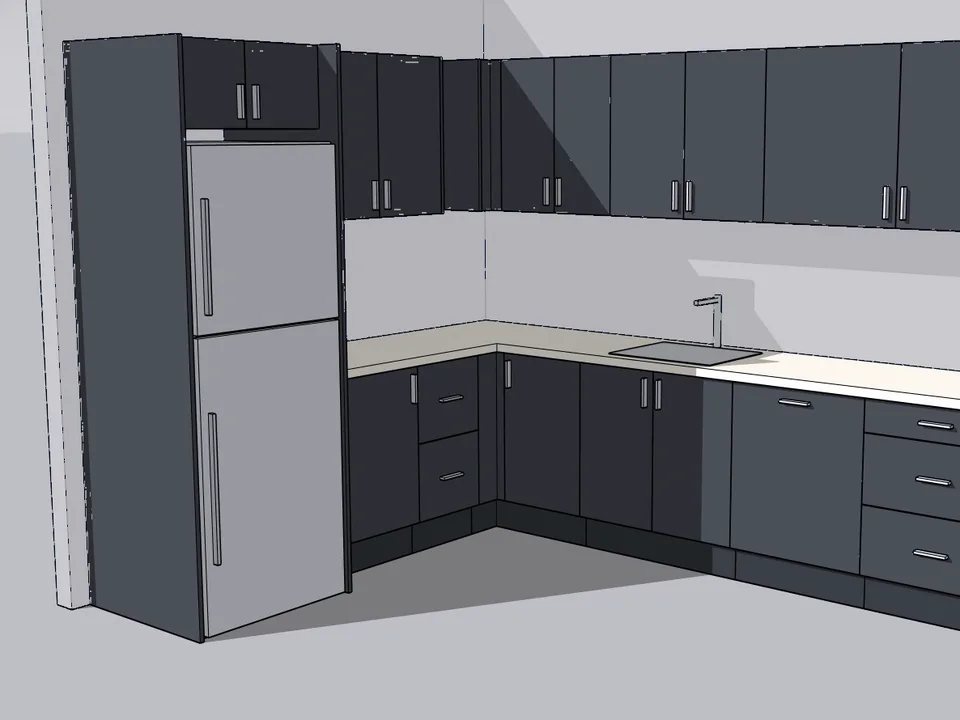

KitchenFun Studio bu farkı usta gibi düşünerek kapatır. Duvar ölçülerini yazarsınız, dolapları duvara sürüklersiniz ve Oluştur dersiniz. Ardından her panel, kapak, çekmece, menteşe, ray, ayak, baza ve tezgâh gerçek parça olarak modele girer. Üstelik aynı parçalar kesim listenize, barkodlu etiketlerinize ve CNC dosyalarınıza dönüşür.
Bu yazıda:
- Mutfak çizimi neden bir geceyi yer?
- KitchenFun Studio ne yapar, hangi kuralları korur?
- Tek tıkla üretim paketi ve CNC dosyaları
- Ne kadar zaman kazandırır?
- Kimin işine yarar, nasıl başlarsınız?
- Sık sorulan sorular
Mutfak çizimi neden bir geceyi yer?
Mutfak, evin en çok ölçü taşıyan odasıdır. Evye, bulaşık makinesi, buzdolabı, fırın ve davlumbaz aynı duvarda yer kapar. Buna kolonlar, kirişler ve gönyesiz köşeler eklenince her dolap ayrı bir karar ister. Elbette SketchUp’ın kendi araçlarıyla da çizersiniz; ancak her kapak, her baza ayrı bir emektir.
Asıl yük çizim bittikten sonra başlar. Her paneli ölçüsüyle listeye yazar, kenar bantlarını işaretlersiniz. Menteşe yerlerini de atölyeye ayrıca anlatırsınız. Müşteri “buzdolabı öbür tarafa geçsin” dediğinde ise listeyi baştan yazarsınız.
Evye yerleşimi gibi küçük ayrıntılarda bile model ile liste ayrı düşer. Bu konuda mutfak evyesi yerleştirme ipucumuz iyi bir örnek. Kısacası model ile liste ayrı yaşadıkça hata payı büyür.
KitchenFun Studio: usta gibi düşünen SketchUp mutfak tasarım eklentisi

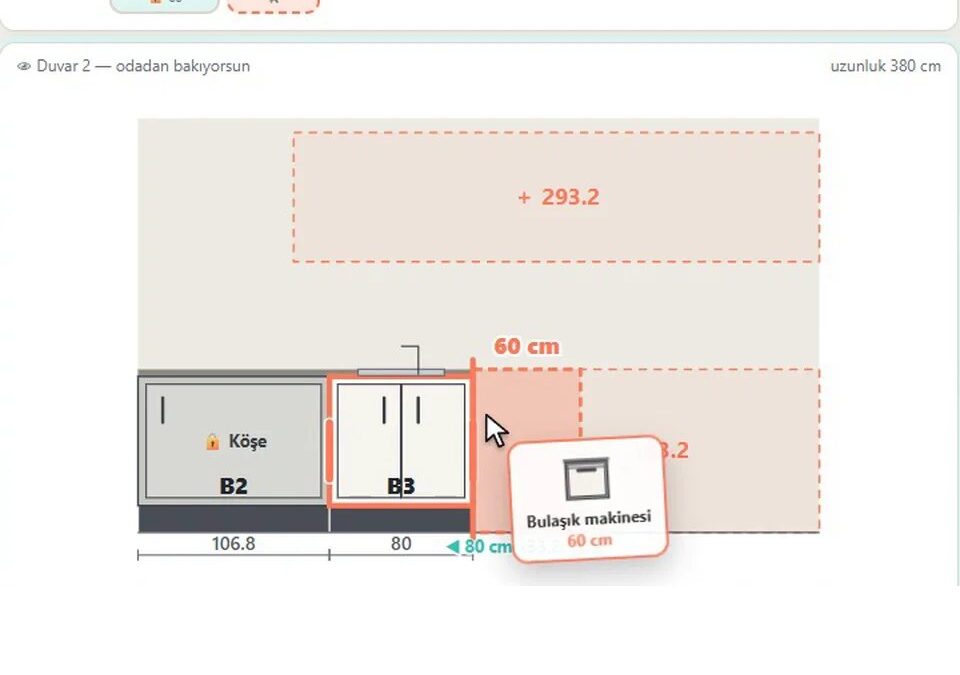

Mutfak sihirbazı düz, L ya da U mutfağı üç adımda kurar. Kolonlu, nişli ya da her açısı farklı bir duvarınız varsa onu kendiniz çizersiniz. Ardından dolapları aramalı paletten duvara sürüklersiniz; palet son kullandıklarınızı da gösterir. İki dolap arasındaki çizgiyi çektiğinizde genişlikler birlikte değişir. Ayrıca çoklu seçim, kopyala, eşitle ve hızlı doldur da elinizin altındadır.
Paletteki dolaplar yetmezse kendi dolabınızı tasarlarsınız. Kapak, çift kapak, camlı ya da yukarı açılan kapak üst üste dizilir. Çekmece, açık raf, fırın ve mikrodalga nişi de aynı kuruluma girer. Sonra her satırı yan yana sütunlara bölersiniz ve biten dolabı paletinize kaydedersiniz.
SketchUp’ın Move ve Scale araçları da tasarımı günceller. Örneğin duvarı Push/Pull ile oynattığınızda mutfak da onu takip eder.
SketchUp mutfak tasarım eklentisi hangi usta kurallarını korur?
Eklentinin en sevdiğimiz yanı, kuralları sizin yerinize hatırlamasıdır. Tezgâh ile üst dolap arası hiçbir zaman 58 cm’nin altına inmez. Tezgâh altı en az 87 cm’dir ve 19 cm’den dar kapak oluşmaz. Dar kalan boşluk ise baharatlık ya da kapama olur. Dolaplar düzensiz köşede ya da kiriş altında bile birbirine girmez.

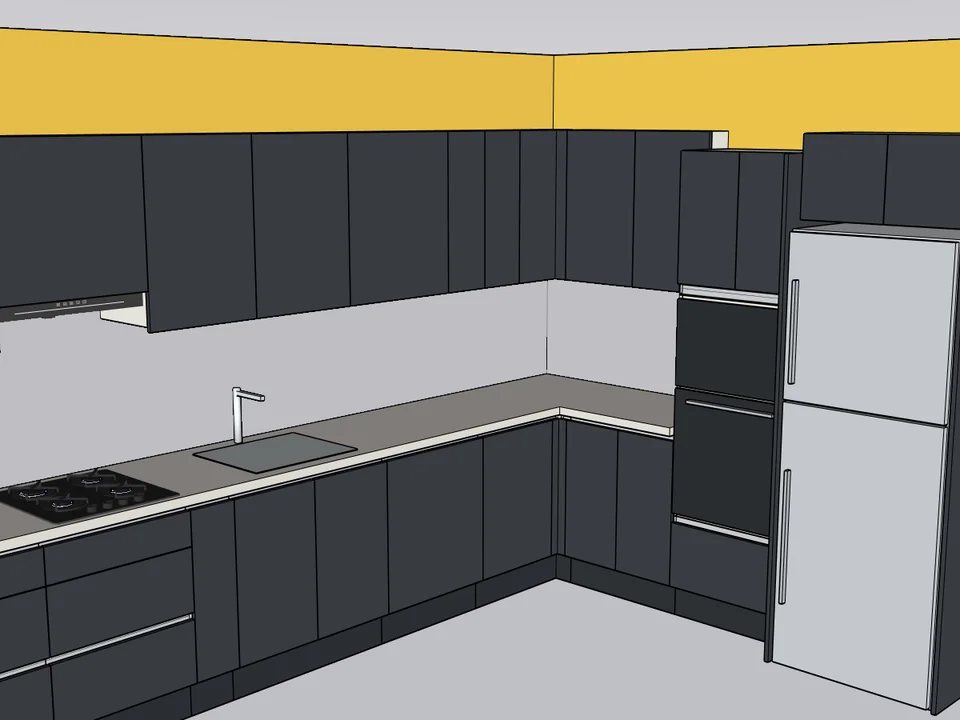

Kirişte de akıllı davranır. Üst dolap kiriş altına kendiliğinden iner ya da ince kirişte kertilir. Boy dolap ise kirişi sarar. Bunun yanında köşe çözümleri, dönen kapamalar ve uç panelleri hazırdır. “Bulaşık makinesi evyenin yanında mı?” denetimi de pakettedir.
Stil tarafında düz, çerçeveli (shaker), çıtalı, camlı ve kabartmalı kapak seçersiniz. Kulpta çubuk, düğme, midye ve profil seçenekleri var. Kulpsuz mutfak isteyen müşteri için de gerçek profil kesitli Gola sistemi hazır. Renkler, tezgâh, taç, ışık bandı ve süpürgelik aynı panelden değişir.
Bir kez çizin, listesi kendiliğinden çıksın
Mutfak bittiğinde üretim paketi tek tıkla çıkar ve her şey tek klasöre iner. Böylece atölyeye hatasız liste göndermek ayrı bir mesai olmaktan çıkar. Pakette şunlar var:
- Malzeme ve kalınlığa göre gruplu kesim listesi; kenar başına bant, desen yönü, levha numarası
- Giyotin kesim sıralı levha yerleşimi, her levhada verim ve fire; PDF ve DXF levha çizimi
- Barkodlu parça etiketi (Code 128) ve hırdavat listesi
- Menteşe yerleriyle kapak listesi (CSV) ve her dolap için montaj föyü
- Ölçülü duvar görünüşleri ve mermerci için tezgâh föyü
- İşçilik, kâr ve KDV dahil, kendi rakamlarınızla hazırlanan müşteri teklifi

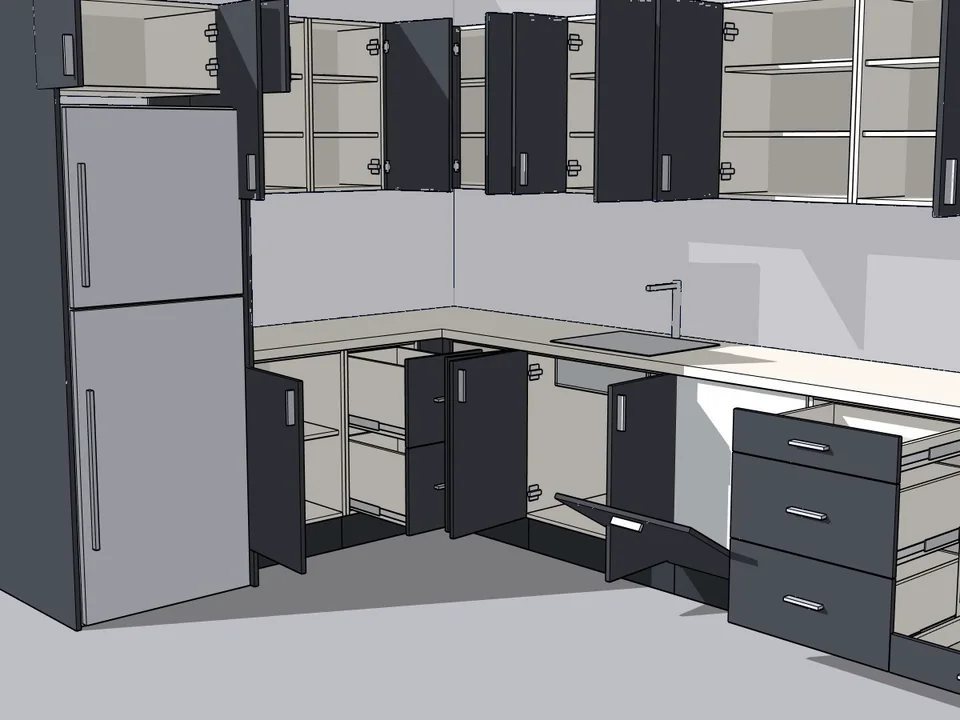

Delik katmanı ise CNC tarafını üstlenir. 35 mm menteşe kabını ve 32 mm sistemine göre menteşe tabanını işler. Minifix + kavela ya da konfirmat, raf pimi, ray ve kulp delikleri de bu katmandadır. Arkalık kanalını da aynı katman taşır.
Çıktıyı katmanlı DXF, woodWOP .mpr ya da TpaCAD .tcn olarak alırsınız. CNC’si olmayan atölye için yazdırmaya hazır bir delik föyü de var. Yine de ilk makine işinden önce mutlaka bir deneme parçası kesin. Atölye tarafının genel mantığını mobilya atölyeleri için kesim listesi yazımızda ayrıntılı anlatmıştık.
SketchUp mutfak tasarım eklentisi ne kadar zaman kazandırır?
Mağaza sayfasındaki örnekte bir mutfağı dolap dolap çizip kesim listesini yazmak yaklaşık 240 dakika sürüyor. Yani tam 4 saat. KitchenFun Studio ile aynı iş, dolapları duvara sürükleyip Oluştur’a basmaktan ibaret. Bu da yaklaşık 2 dakika alıyor. Saatlerce süren işi dakikalara indirmek tam olarak bu demek.
Ayın tamamına bakınca tablo daha da netleşiyor. Ürün sayfasındaki hesaplayıcı ayda 6 proje varsayıyor. Proje başına mutfak çizimi, kesim listesi ve teklif için 5 saat ayrılıyor. Bu sürenin yüzde 80’i geri geliyor: 6 × 5 × 0,8 = ayda yaklaşık 24 saat. Başka bir deyişle üç tam iş günü.
Teklif de aynı modelden çıktığı için müşteriye aynı gün teklif vermek gerçekçi bir hedefe dönüşür. Zaman sizin en pahalı malzemeniz. Bu yüzden o üç günü yeni ölçülere, yeni müşterilere ya da ailenize ayırırsınız.
Kimin işine yarar?
KitchenFun Studio en çok mutfak dolabı üreten atölyelere ve mutfak bayilerine yarar. Özellikle ölçüyü alan, çizen ve üreten aynı küçük ekipse farkı ilk hafta görürsünüz. Çünkü kazanılan her saat doğrudan işe döner. Ayrıca CNC’li atölyeler woodWOP ve TpaCAD çıktısından, CNC’siz atölyeler de delik föyünden yararlanır.
İç mimarlar için de bu SketchUp mutfak tasarım eklentisi anlamlıdır. Mutfağı projenin bir parçası olarak çizer, usta kurallarına uyan bir yerleşimi müşteriye gösterirsiniz. Sonra tezgâh föyünü mermerciye, kesim listesini üreticiye gönderirsiniz. Ölçüyle başlayan bu disiplinin değerini ölçülü çalışmak neden önemlidir yazımızda konuşmuştuk.
Nasıl başlanır? Kurulum ve uyumluluk
KitchenFun Studio Windows’ta SketchUp 2021–2026 ile çalışır. Arayüz Türkçe ve İngilizcedir; eklentinin içinde bir kullanım kitapçığı da gelir. Üstelik kendi başına çalışır, başka bir eklentiye ihtiyaç duymaz. İlk mutfağınız için akış şöyle:
- .rbz dosyasını Extensions › Extension Manager › Install Extension yoluyla kurun.
- Mutfak sihirbazını açın; düz, L ya da U şablonu seçin ya da duvarınızı kendiniz çizin.
- Duvar ölçülerini yazın; kolon, niş ve kirişleri ekleyin.
- Dolapları paletten duvara sürükleyin, genişlikleri yazarak ya da çekerek ayarlayın.
- Oluştur’a basın, ardından üretim paketini tek tıkla alın.
Mutfak hazır olduğunda müşteriye gerçek ışıkta göstermek isteyebilirsiniz. Bunun için ücretsiz render motorumuz Render Fun SketchUp’ın içinde çalışır; modelden hiç çıkmazsınız.
Sık sorulan sorular
KitchenFun Studio hangi CNC makineleri için dosya çıkarır?
Her CAM için katmanlı DXF, Homag/Weeke woodWOP .mpr ve TpaCAD .tcn çıkarır. Ayrıca CNC’si olmayan atölyeye bir delik föyü verir.
Bu SketchUp mutfak tasarım eklentisi başka bir eklentiye ihtiyaç duyar mı?
Hayır. Kendi başına çalışır ve Windows’ta SketchUp 2021–2026 sürümlerinde Türkçe ile İngilizce arayüz sunar.
Müşteri ölçü değiştirirse ne olur?
Genişliği yazarak ya da çizgiyi çekerek değiştirirsiniz; buzdolabı, evye ve boy modül dahil. Duvarı Push/Pull ile oynatınca mutfak da takip eder. Kısacası revizyon artık kâbus değil.
Lisans nasıl işliyor?
Tek kullanıcı için tek seferlik lisans, abonelik yok.
Mutfakçının akşamı çizimle değil, ertesi günün işiyle geçmeli. İyi bir SketchUp mutfak tasarım eklentisi de size çizim değil, zaman kazandırmalı. O yüzden dolapları duvara bırakın, usta kurallarını eklentiye emanet edin ve atölyeye hatasız liste gönderin. KitchenFun Studio’nun bütün özelliklerini ve örnek görsellerini ürün sayfasında inceleyin.
