SketchUp Bahçe Duvarı Eklentisi: Eğimli Arsada Duvar, Kapı ve Metraj
Yamaçtaki villa arsasının sınırı kırk metre, kot farkı da hatırı sayılır. Müşteri yarın iki soru soracak: “Duvar nasıl görünecek, kaça çıkar?” Siz ise hâlâ üçüncü aksın kademesini elle hesaplıyorsunuz. Bu sahneyi yaşayan her peyzaj mimarı için doğru SketchUp bahçe duvarı eklentisi teklif gününü kurtarır. Bahçe Duvarı Stüdyosu bu yüzden var: sınırı seçersiniz, araziyi izleyen duvar kapısıyla birlikte gelir.
Bahçe Duvarı Stüdyosu parsel kenarlarından ya da sizin tıkladığınız köşelerden duvar kurar. 13 duvar karakteri sunar. Direkleri, panelleri, kademeli temelleri ve kapıları tek grup, tek geri alma adımı olarak üretir. Ardından metraj raporunu ve CSV’yi verir. Üstelik 8 dosyadaki 42 test yöntemi yaklaşık 36.259 doğrulamadan geçiyor; yani anlattıklarımız vaat değil, testten geçmiş davranış.
Türkçe SketchUp eklentileri: dolap, mutfak, pencere, zemin, perde ve mimari modelleme için saatleri dakikaya indiren araçlar.Eklentileri görün
Bu yazıda:
- Eğimli arsada duvar neden bir hafta sonunu yer?
- SketchUp bahçe duvarı eklentisi ne yapar?
- Ne kadar zaman kazandırır?
- Kimler için uygun?
- İlk duvarınızı kurmak: adım adım
- Uyumluluk, beta notları ve sık sorulan sorular
Eğimli arsada duvar neden bir hafta sonunu yer?
Düz zeminde bahçe duvarı uzun bir kutudur. Eğimli arazide ise duvarı yatay paneller hâlinde kademelendirmeniz gerekir. Her panelin üst kotu bir öncekinden farklıdır. Direkler komşu panele göre uzar, temel de altta eğimi izler.
Bunu elle yaptığınızda her aksta araziyi ölçer, paneli keser ve direği uzatırsınız. Sonra ikinci iş başlar: taş, tuğla ya da briket adedini tek tek saymak. Kısacası model bittiğinde iş daha yarıdadır. Arazi modelinin kendisini hazırlamak için eğimli araziye bina yerleştirme dersimiz iyi bir başlangıç.
SketchUp bahçe duvarı eklentisi Bahçe Duvarı Stüdyosu ne yapar?

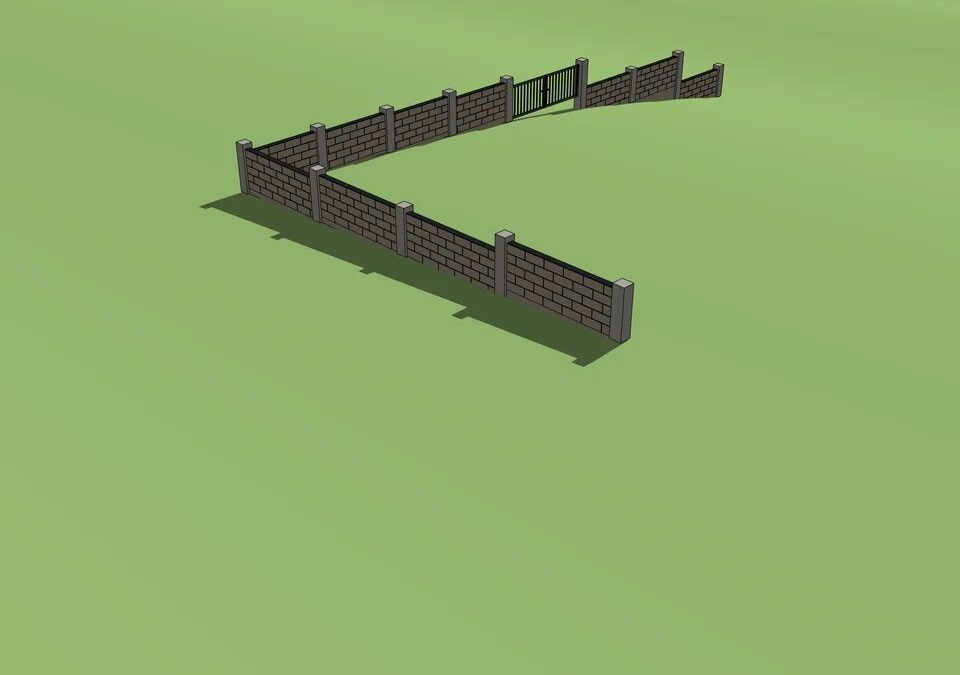

Duvar, zaten çizdiğiniz şeyden doğar. Seçili kenarlar, polyline’lar ve yaylar duvar zinciri olur. Birbirinden kopuk birkaç zinciri de aynı anda verebilirsiniz. Modelde sınır yoksa serbest çizim aracıyla köşelere tıklarsınız. Çift tık, Enter ya da sağ tık çizimi bitirir; Backspace son noktayı geri alır.

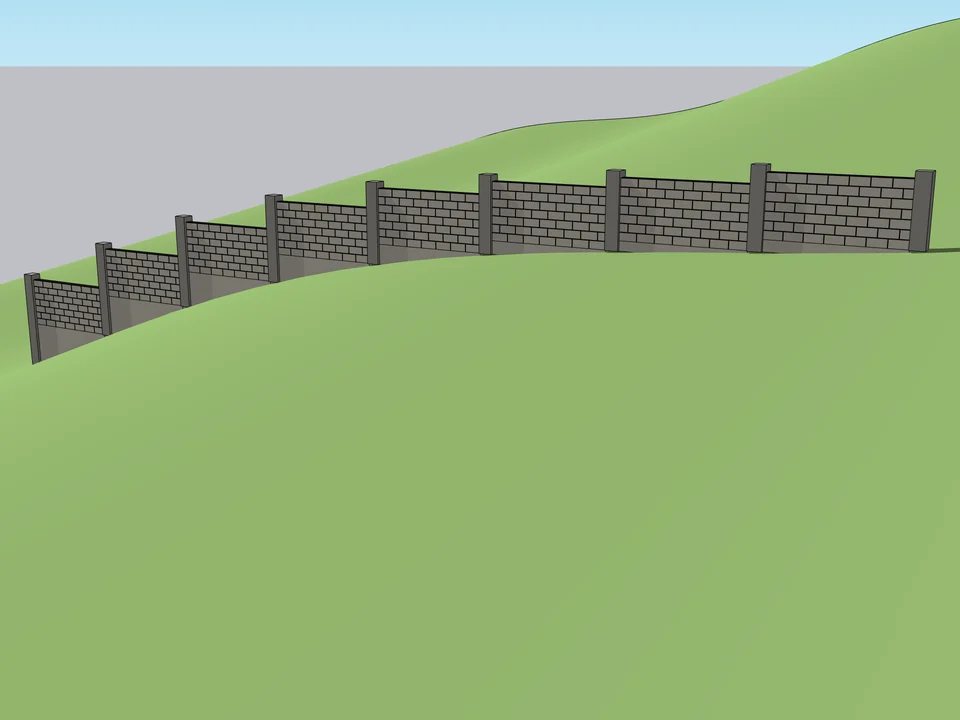

Asıl iş ise arazi okumasında. Eklenti görünen üst yüzeye düşey ışın atar ve her aksı kendi kotuna kademelendirir. Paneller yatay kalır, temel altta eğimi izler. Direkler de komşu panelin ya da kapının kotuna kendiliğinden uzar. Aynı duvarı tekrar güncellediğinizde duvar yukarı tırmanmaz, çünkü eklenti onu ışınların dışında tutar.

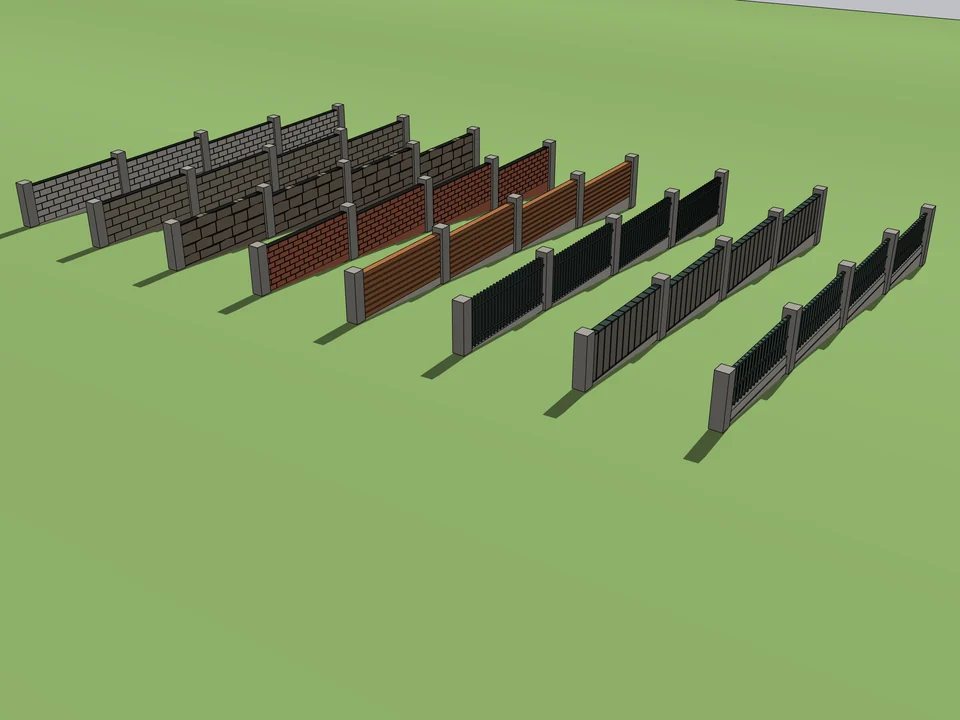

13 duvar karakteri
Tek listede 13 karakter var: düz beton, beton briket, doğal taş, kuru moloz taş, harçlı moloz taş ve kaplama taş. Bunlara tuğla, panel çit, düşey ahşap, yatay ahşap, metal parmaklık, gabion ve cam eşlik eder. Varsayılanlar da pratik bir başlangıç sunar. Örneğin aks aralığı 3,5 m, panel yüksekliği 1,2 m, temel 0,45 x 0,50 m ve fire %5 gelir.

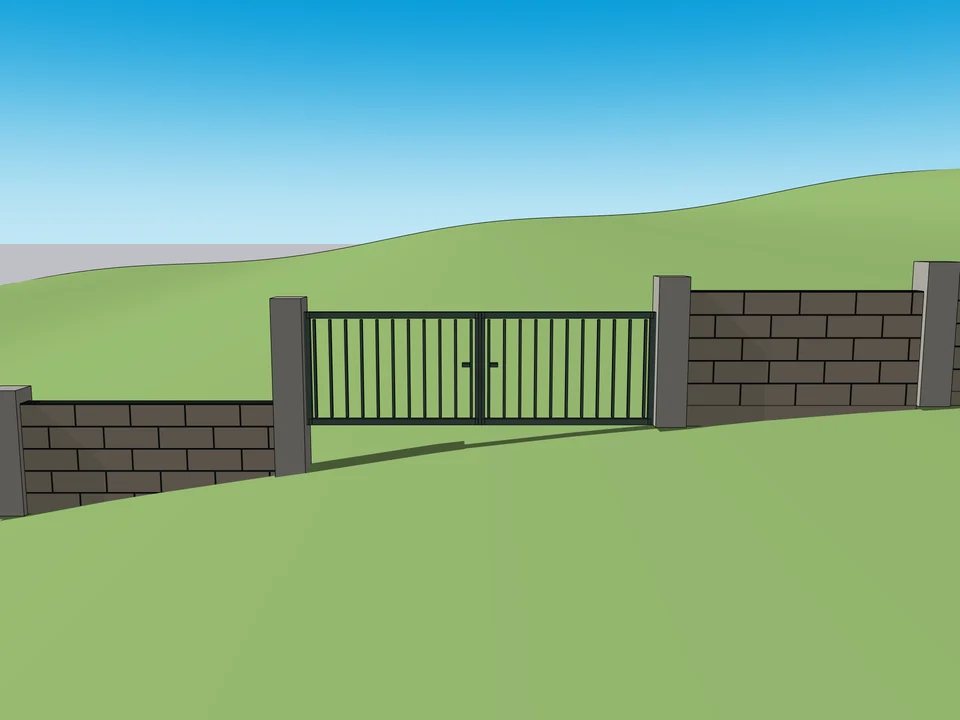

Kapı iki tıkla, zemin kotunda
Kapıyı bitmiş duvarın üzerine iki tıkla koyarsınız. Tıklamalar en yakın zincire kenetlenir. Aradaki panel kalkar, iki uçtaki direk yerinde kalır, kapı da arazi kotuna oturur. Altı hazır ayar var: klasik tek kanat, ferforje çift kanat, doğal ahşap çift kanat, modern sürgülü, panel servis kapısı ve ahşap yaya kapısı.
Taş duvar usta kuralıyla
Duvarcılık kuralları notta kalmaz, geometriye girer. Örneğin m²’de en fazla 15 taş ve en az 2 bağlantı taşı kullanır. Taş derinliği 16 cm’in altına inmez. Derz kalınlığı da tipe göre değişir: kuru molozda 1,8 cm, harçlı molozda 2,8 cm, kaplama taşta 3,5 cm. Eklenti her değeri bileşen tanımına üstveri olarak da yazar.
Bahçe duvarı eklentisi SketchUp’ta ne kadar zaman kazandırır?
Mağaza sayfasındaki örnekte duvarı direk direk modellemek ve metrajı elle saymak yaklaşık 3 saat sürüyor. Bahçe Duvarı Stüdyosu ile kenarları seçip karakteri belirleyince iş yaklaşık 90 saniyede bitiyor. Yani saatlerce süren işi dakikalara indirmek burada gerçek bir fark.
Şimdi bunu aya yayalım. Mağazadaki hesaplayıcı ayda 4 proje öngörür. Diyelim ki her projede bahçe duvarı ve metrajına 3 saat ayırıyorsunuz. Bu işin yaklaşık %85’i eklentiye geçerse ayda yaklaşık 10 saat kazanırsınız. Bu da bir buçuk iş gününe yakın bir süre.
Teklife hazır metraj
Metraj penceresi sınır uzunluğunu, panel alanını ve direk, panel, kapı adetlerini toplar. Temel betonu, taş ya da tuğla adedi, ahşap alanı, metal boyu ve harç hacmi de listede. Ardından kendi birim maliyetlerinizi uygular. Raporu CSV olarak alır ya da yazdırıp PDF’e kaydedersiniz. Böylece müşteriye aynı gün teklif götürmek gerçekçi bir hedefe dönüşür.
Bu SketchUp bahçe duvarı eklentisi kimler için?
- Peyzaj mimarları: eğimli bahçelerde sınırı, kapıyı ve malzemeyi aynı modelde gösterir.
- Mimarlar: villa ve site projelerinde vaziyet planını gerçekçi bir sınırla tamamlar.
- Peyzaj uygulama firmaları: taş ve beton adedini sayım yapmadan rapordan okur.
- Müteahhitler: iki farklı duvar karakterini maliyetiyle yan yana sunar.
Vaziyet planını çevresiyle birlikte canlandırmak isterseniz çevre bina ekleme yazımız bu işin ikinci yarısını anlatır. Bahçeye bir çardak da eklemek isterseniz gazebo modelleme dersimiz hazır.
İlk duvarınızı kurmak: adım adım
- RBZ dosyasını Extensions › Extension Manager › Install Extension yoluyla kurun.
- Arazi yüzeyini modelleyin, parsel sınırını kenar olarak çizin.
- Sınır kenarlarını seçin ve 13 karakterden birini belirleyin.
- Aks aralığını, panel yüksekliğini ve kademe referansını ayarlayın.
- Duvarı kurun, ardından kapıları iki tıkla ekleyin.
- Son olarak metraj raporunu açın ve CSV’ye aktarın.
Ayrıca duvar parametrik kalır. Var olan duvarın ayarlarını panelden, Extensions alt menüsünden ya da sağ tık menüsünden yeniden açarsınız. Kademeli duvar mantığını adım adım görmek için eğimli arazide kademeli duvar rehberimize bakın.
SketchUp bahçe duvarı eklentisi hangi sürümlerde çalışır?
Bahçe Duvarı Stüdyosu 1.5.0, SketchUp 2021’den 2026’ya kadar çalışır ve başka hiçbir şey istemez. Eklenti saf Ruby kullanır; harici gem ya da başka eklentiye bağımlılık yok. Kurulumdan sonra dört ikonlu kendi araç çubuğu gelir. Bu aralığın dışındaki sürümlerde yarım yüklenmek yerine açık bir uyarı gösterir. Lisans kişi başı tektir ve 1.x güncellemelerini kapsar.
Duvarlı bahçeyi ücretsiz render motorumuz Render Fun ile SketchUp içinde gerçek ışıkta görebilirsiniz. Taş dokusu ve kademe gölgesi orada çok daha ikna edici durur.
1.5.0 betadan ne beklememeli?
Dürüst olalım: motor bitti ama panel arayüzü hâlâ tamamlanıyor. Panel bugün Türkçe; tam İngilizce etiketler yalnız metraj raporunda ve CSV’de var. Eklenti duvarı çizer ama statik hesap yapmaz. Arazi takibi için görünür bir üst yüzey de gerekir; yüzey yoksa eklenti çizginin kendi Z kotunu kullanır.
Sık sorulan sorular
SketchUp bahçe duvarı eklentisi istinat hesabı yapar mı?
Hayır. İstinat statiği, zemin itkisi ya da donatı listesi yok. Uyguladığı kurallar duvarcılık kurallarıdır.
Var olan duvarı sonradan değiştirebilir miyim?
Evet. Ayarları panelden yeniden açar, zincir yönünü de ters çevirirsiniz.
Otopark ya da yaya girişi boşluğu bırakabilir miyim?
Evet. Boşlukları zincir numarası, zincir başından uzaklık ve genişlikle tanımlarsınız. Çekme mesafesi de ekleyebilirsiniz.
Kısacası bahçe duvarı, eğimli arsada en çok mesai yiyen ayrıntılardan biridir. Bir kez çizip listesinin kendiliğinden çıkmasını istiyorsanız Bahçe Duvarı Stüdyosu’nu ürün sayfasında inceleyin.
Bu yazı, SketchUp eklentileri rehberimizin bir parçası; konuyla ilgili diğer derslere oradan sırayla ulaşabilirsiniz.
