Dynamic Skirting Eklentisi: Süpürgelik ve Kartonpiyer 25 Saniyede
Gece yarısı gelen “kartonpiyer daha klasik olsun” mesajı, Dynamic Skirting eklentisi kullanan iç mimarı korkutmaz. Ama elle çalışan meslektaşı Follow Me ile köşe köşe uğraşır, kapı boşluklarını tek tek keser. Sonra gönyesi kaçan köşeyi düzeltmeye geri döner ve sabahı bulur.
Dynamic Skirting döşemeye ya da tavana tek tıkla odanın çevresini bulur. Ardından bütün köşeleri gönyeli, tek parça bir hat kurar. 12 süpürgelik ve 12 kartonpiyer profili hazır gelir; kapı boşluğunu iki tıkla düşersiniz. Mağaza sayfasındaki örnekte bir odanın süpürgeliği elle 14 dakika, eklentiyle yaklaşık 25 saniye sürüyor.
Türkçe SketchUp eklentileri: dolap, mutfak, pencere, zemin, perde ve mimari modelleme için saatleri dakikaya indiren araçlar.Eklentileri görün
Bu yazıda:
- Süpürgelik neden hep son dakikaya kalır?
- Dynamic Skirting eklentisi ne yapar?
- Oda başına dakikalar, ay sonunda saatler
- Kimler için?
- Kurulum, sürümler ve sınırlar
- Sık sorulan sorular
Süpürgelik ve kartonpiyer neden hep son dakikaya kalır?
Bu parçalar modelin küçük ama inatçı detaylarıdır. Düz bir odada profil süpürmek kolaydır. Ancak gerçek bir dairede kapı boşlukları, kolonlar, kot farkları ve merdivenler araya girer. Yani her biri ayrı bir kesim, ayrı bir düzeltme demektir.
Üstelik revizyon işi baştan başlatır. Çünkü profil değişince hattı yeniden çizer, metretülü yeniden ölçersiniz. Biz eğitimlerde bu yüzden süpürgeliğe “en son yapılan, en çok ertelenen iş” deriz.
Elle modellemenin inceliklerini görmek isterseniz süpürgelik modelleme videomuz keyifli bir başlangıç olur. Yine de her projede bu emeği tekrarlamak zorunda değilsiniz.
Dynamic Skirting eklentisi ne yapar?

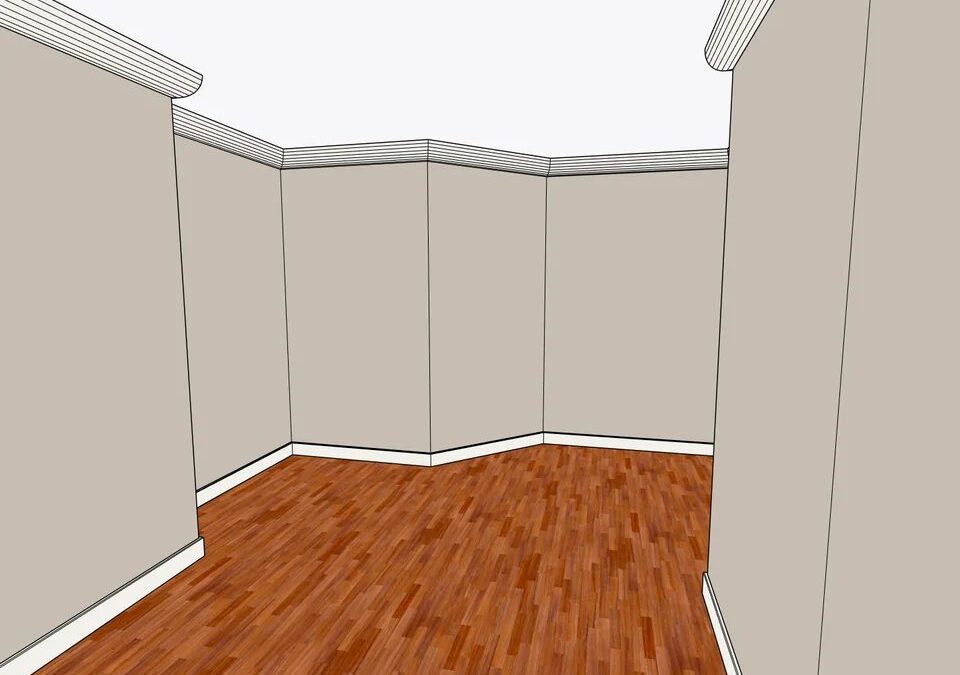

Eklentinin iki ana komutu var: “Döşemeyi algıla ve yerleştir” ile “Tavanı algıla ve yerleştir”. Yüzeye tıkladığınızda dış sınırı bulur ve kapalı, tek parça bir hat kurar. Merdivende ise 3B bir yol çizersiniz. Bu sırada eklentinin süpürme motoru profili kot farklarında ve merdiven kollarında da izler.

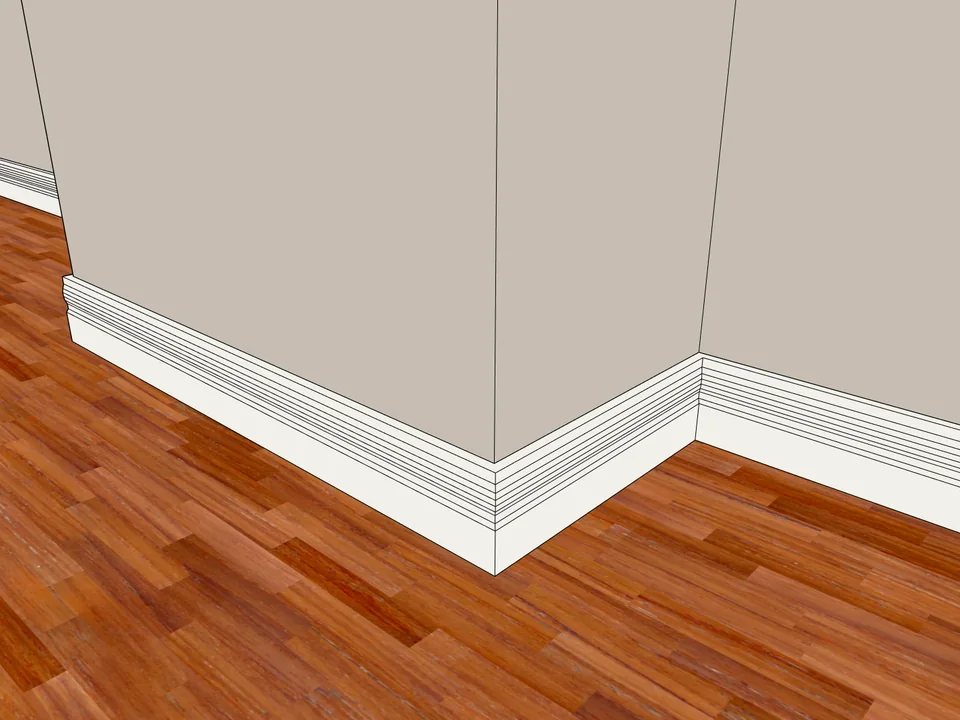

Kısacası eklenti gösterdiğiniz yüzeyi okur, köşe gönyelerini ve birleşimleri kendisi çözer. Siz yalnız profili seçer, sonucu kontrol edersiniz. Bu yüzden ilk odada bile temiz bir köşe elde edersiniz.

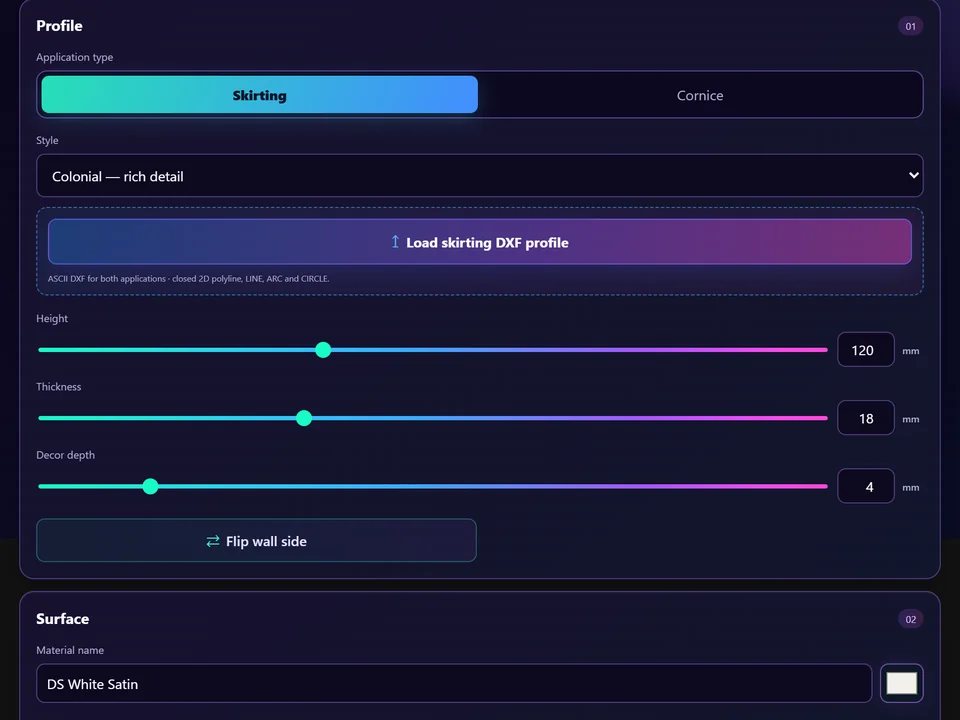

24 profil ya da kendi DXF’iniz
Hazır listede düz, pahlı, gölge boşluklu, ogee ve kolonyal süpürgelikler var. Öte yandan kartonpiyerde kraliyet, LED kanallı, S kıvrımlı ve dalgalı modeller öne çıkar.
Örneğin üreticinin kesiti elinizdeyse onu ASCII DXF olarak içe aktarırsınız. Eklenti DXF birimini kendisi okur; birimsiz dosyayı milimetre sayar. Ayrıca 90 derece döndürme, aynalama ve canlı önizleme de var.
Boşluğu iki tıkla düşersiniz
Bir kenara iki tık atarak kapı boşluğunu işaretlersiniz. Kartonpiyerde aynı yöntem kolon, kiriş ya da dolap kesintisi için de çalışır. Böylece boşluk hem geometriden hem de CSV metrajından çıkar. Sonuçta sipariş ettiğiniz metretül, duvara gerçekten takacağınız uzunlukla örtüşür.
Dynamic Skirting eklentisi ile revizyon artık kâbus değil

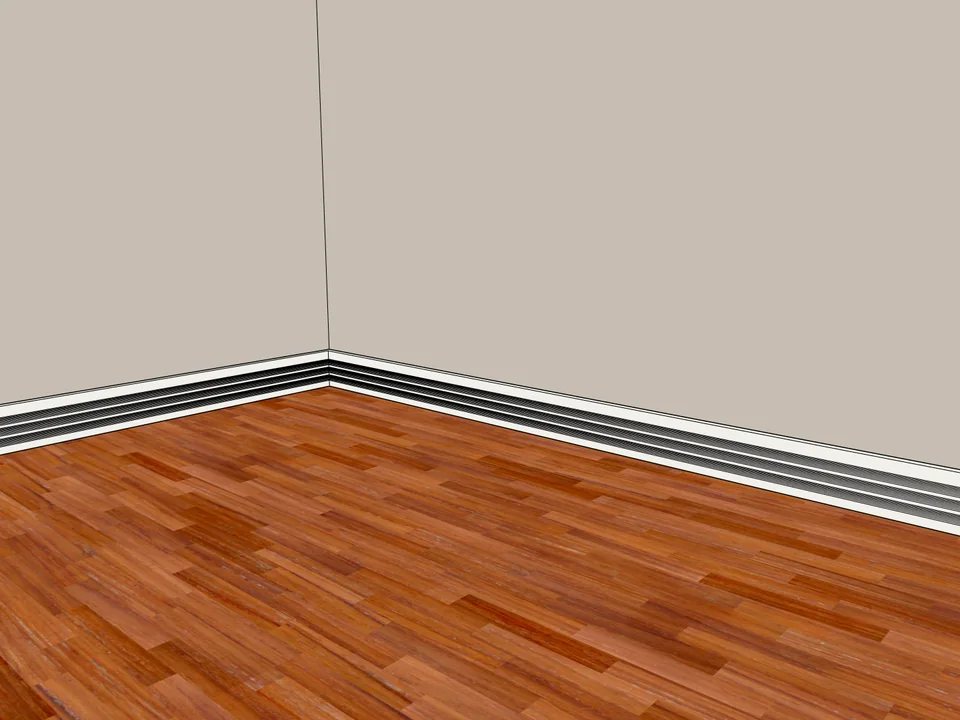

Hatlar parametrik kalır. Panelden profili, yüksekliği ya da malzemeyi değiştirirsiniz; model tek bir Geri Al adımında yeniden oluşur. Çünkü parametreler, yol ve boşluklar grubun DynamicSkirting öznitelik sözlüğünde durur. Bu sayede dosyayı haftalar sonra açtığınızda da düzenlemeye kaldığınız yerden devam edersiniz.
DWG planı izleyen çizim aracı
Çizim sırasında araç, içe aktardığınız DWG plan çizgilerini yaklaşık 24 piksel mesafeden yakalar. Ardından izlediği çizgiyi macenta renkle vurgular. İki uç farklı kottaysa durum çubuğunda sizi uyarır. DWG planla kat modelleme akışını baştan sona DWG ile kat modelleme dersimizde anlattık.
Dynamic Skirting eklentisi ne kadar zaman kazandırır?
Tek odada 14 dakika ile 25 saniye arasındaki fark size küçük gelir. Ancak bir 3+1 dairede oda sayısı, kapı boşlukları ve kartonpiyer eklenince dakikalar hızla saate döner.
Mağazadaki hesaplayıcının varsayılan değerlerine bakalım. Örneğin ayda 6 proje ve proje başına 2,5 saat süpürgelik ile kartonpiyer işi var. Bu sürenin yaklaşık %80’i eklentiye geçerse ayda yaklaşık 12 saat kazanırsınız. Yani bir buçuk iş günü; saatlerce süren işi dakikalara indirmek tam olarak budur.
Metraj da yanında gelir
Metretül bir tablodan değil, doğrudan modelden çıkar. Üstelik işaretlediğiniz boşlukları eklenti zaten düşer. CSV dosyasını açar, siparişi verirsiniz. Böylece tedarikçiye tahminle değil ölçüyle gidersiniz; atölyeye de hatasız liste ulaşır.
Kimler için?
Bu araç süpürgelik ve kartonpiyerle her hafta karşılaşan kişiler için var:
- İç mimarlar: müşteriye sade ve klasik iki seçeneği aynı toplantıda gösterenler.
- Tadilat ve dekorasyon firmaları: keşiften sonra metretülü modelden alıp müşteriye aynı gün teklif hazırlayanlar.
- Mimarlık ofisleri: DWG plandan kat modelleyip iç detayı hızla bitirmek isteyenler.
- Öğrenciler: Follow Me inceliklerine takılmadan bitmiş bir oda göstermek isteyenler.
İç mekânda detayın sunuma etkisini iç mimari tasarım yazımızda konuştuk. Kısacası iyi bitmiş bir süpürgeliği kimse fark etmez, kaçmış köşeyi ise herkes görür.
Bir sahne düşünelim. Tadilat firması keşiften 3+1 bir dairenin planıyla döner. Ofiste her odanın döşemesine sırayla tıklar, ardından kapı boşluklarını işaretler. Sonra salonun tavanına LED kanallı bir kartonpiyer ekler. Akşam olmadan metretül listesi ve sunuma hazır bir model masadadır.
Dynamic Skirting eklentisi ile nasıl başlanır?
- .rbz paketini Extensions › Extension Manager › Install Extension yoluyla kurun.
- Süpürgelik için “Döşemeyi algıla ve yerleştir” komutunu seçin.
- Döşemeye tıklayın; merdivendeyseniz 3B yolu çizin.
- Profili, yüksekliği ve malzemeyi belirleyin, ardından kapı boşluklarını işaretleyin.
- Tavana kartonpiyer ekleyin ve metrajı CSV olarak dışa aktarın.
Örnek bir daire akışı için adım adım süpürgelik ve kartonpiyer çizimi rehberimizi okuyun.
Hangi SketchUp sürümlerinde çalışır?
Eklenti SketchUp 2024, 2025 ve 2026’da çalışır. Açılışta hem sürüm yılını hem de iç sürüm numarasını okur. Bu yüzden desteklenmeyen bir sürümde yarım geometri üretmek yerine net bir uyarı verir. Arayüz Türkçe, İngilizce ve İspanyolcadır; dil seçimi SketchUp tercihlerinizde durur.
Lisans tek seferliktir; abonelik, bulut hesabı ya da lisans sunucusu yoktur. Çizim sırasında internet de gerekmez. Ayrıca yerleşik Sistem kontrolü profil, merdiven, UV, boşluk, gönye ve metraj testlerini koşturur. Testler geçici geometride çalışır ve modelde iz bırakmaz.
Ahşap süpürgelikte UV uzun kenar boyunca akar, damar da boyuna uzanır. Bu yüzden modeli ücretsiz render motorumuz Render Fun ile SketchUp içinde gerçek ışıkta görün.
Bir sorun çıkarsa ne olur?
Hata konsolu son 100 hata ve uyarıyı zaman damgasıyla tutar. Kayıtta çağrı yığını, profil ve 3B yol noktaları da yer alır. Kaydı tek tıkla panoya kopyalarsınız; böylece neyin ters gittiği tahmine kalmaz.
Sık sorulan sorular
Dynamic Skirting eklentisi DWG ya da SKP kesiti okur mu?
Hayır. Profil için yalnız ASCII DXF okur; LWPOLYLINE, POLYLINE, LINE, ARC ve CIRCLE varlıklarını tanır.
XLSX ya da kesim listesi çıkarır mı?
Şimdilik tek dışa aktarım biçimi CSV’dir. Excel bu dosyayı sorunsuz açar.
Kartonpiyerde ölçü sınırı var mı?
Duvar inişi ve tavan çıkıntısı 300 mm’ye kadar ayarlanır. Ayrıca İnce, Dengeli, Klasik ve Süslü hazır ayarları işinizi hızlandırır.
Dynamic Skirting eklentisi bütün binayı kendisi dolaşır mı?
Hayır, gösterdiğiniz yeri yapar. Tıkladığınız yüzeyin çevresini ya da çizdiğiniz yolu işler; odaları sırayla seçersiniz.
Süpürgelik odanın çerçevesidir ve iyi bir çerçeve resmi tamamlar. Dynamic Skirting o çerçeveyi ilk seferde temiz kurar, sizi de gece revizyonlarından kurtarır. 24 profili, DXF desteğini ve CSV metrajı Dynamic Skirting ürün sayfasında inceleyin.
