Yumuşak Kenar Eklentisi: Tek Tıkla Yuvarlatın, Kararınız Açık Kalsın
Müşteri render’a yaklaşıyor ve masanın kenarına bakıyor. Sonra soruyor: “Bu köşeler gerçekte de böyle bıçak gibi mi olacak?” O an bütün emeğiniz sıradan bir bilgisayar çizimine dönüşür. Oysa aynı masa, yarım milimetrelik bir kavisle bambaşka görünürdü. Yumuşak Kenar eklentisi bu soruyu ortadan kaldırır, çünkü kenarları tek tıkla yuvarlatır ya da pah kırar. Üstelik kararınızı hiçbir zaman kilitlemez.
Kanıtı da açık. Yumuşak Kenar ücretsiz bir SketchUp eklentisi ve şu an 0.8.1 beta sürümünde. Bir grupta, bir bileşende ya da seçili yüzlerde çalışır. İsterseniz grubun içinde yalnız bir, iki veya üç kenar da seçersiniz. Her kenar aynı gerçek yarıçapı alır ve köşeler temiz kapanır.
Türkçe SketchUp eklentileri: dolap, mutfak, pencere, zemin, perde ve mimari modelleme için saatleri dakikaya indiren araçlar.Eklentileri görün
Bu yazıda:
- Keskin köşe neden sunumu ucuzlatır?
- Yumuşak Kenar eklentisi ne yapar?
- Yirmi dakikalık iş on saniyeye nasıl düşer?
- Hangi meslekte işe yarar?
- Kurulum, uyumluluk ve dürüst sınırlar
- Sık sorulan sorular
Keskin köşe neden sunumu ucuzlatır?
Gerçek dünyada tam keskin köşe neredeyse yoktur. Tabla, kapak, tezgâh ya da raf; hepsinde ince bir kavis veya pah vardır. Işık o kavise çarpınca kenar boyunca ince bir parlama oluşur. Göz de bu parlamayı “gerçek” diye okur. Keskin köşede ise bu çizgi hiç çıkmaz, bu yüzden model iyi dokulu olsa bile yapay kalır.
Sorun şu ki elle yuvarlamak zahmetli. Önce profil çizersiniz, ardından kenar boyunca süpürürsünüz. Sonra köşe birleşimlerini tek tek temizlersiniz. Yarıçapı beğenmezseniz de baştan başlarsınız. Bir mobilya setinde bu iş bütün bir öğleden sonrayı yer.
Yumuşak Kenar eklentisi ne yapar?
Akış üç adımdan ibaret: seçin, yarıçapı yazın, Yuvarla deyin. Ölçüyü model biriminde girersiniz; örneğin 5 mm ya da 0.2 in. Panel önerilen yarıçapı ve modelin alabileceği en büyük yarıçapı gösterir. Böylece parçanın kalınlığını aşan bir değerle modeli bozmazsınız. Bütün işlem de tek Ctrl+Z ile geri gelir.

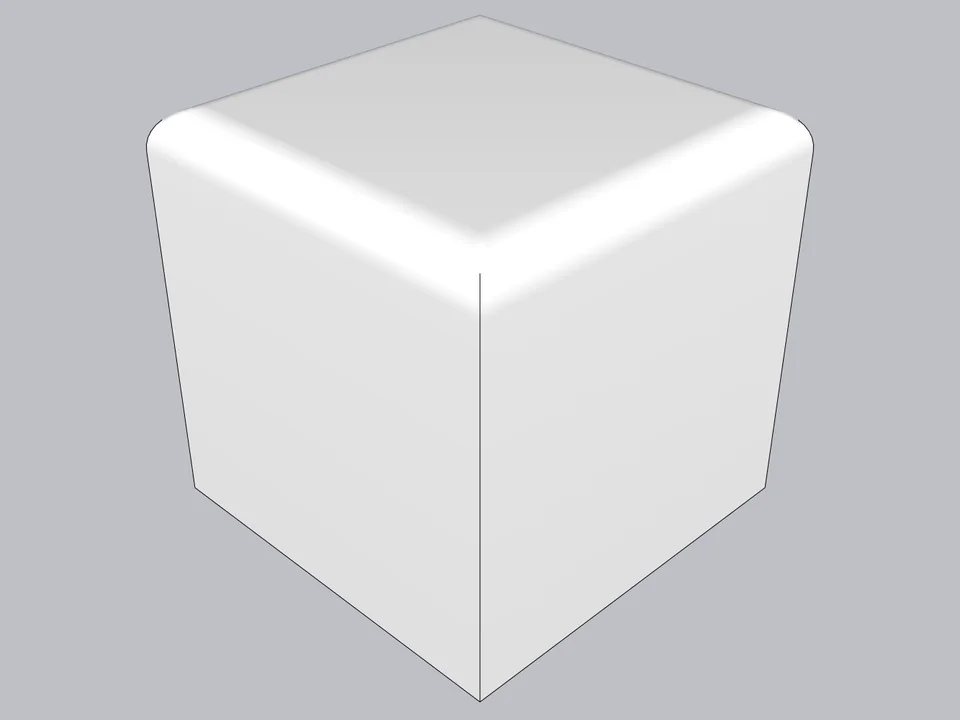

Köşelerde seçime göre üç kapanış oluşur. Üç kenarın buluştuğu yerde küre köşe çıkar. İki kenar buluşursa temiz bir gönye, tek kenarda ise düz bir kapak görürsünüz. Seçmediğiniz kenarlar keskin kalır; yani yalnız istediğiniz yeri yumuşatırsınız.
Yuvarlak mı, pah mı?
Eklenti iki biçim sunar. Yuvarlak, kenara kavis verir. Pah ise tek düz yüzdür ve iki yüzdeki geri çekme sizin girdiğiniz ölçüdür. Masif ahşapta ya da taş tezgâhta pah çoğu zaman gerçek kenar işçiliğine daha yakındır. Eklenti seçtiğiniz biçimi kayda yazar ve yeniden oluşturmada korur. Ayrıca üç kalite seçeneği var: Hızlı, Dengeli ve Pürüzsüz.
Kararınız neden hiç kilitlenmez?
Bizce en değerli yan bu. Eklenti özgün katıyı grubun özniteliğinde saklar ve modelle birlikte kaydeder. Bu sayede yarıçapı ya da kaliteyi değiştirip yeniden oluşturursunuz. Sonradan eklediğiniz kenar kendi yarıçapını alır. Yumuşattığınız bir şeridi yeniden keskinleştirmek de mümkün. “Özgün haline döndür” komutu ise ilk yüzleri geri kurar. Kısacası revizyon artık kâbus değil; hiçbir deneme modeli bozmaz.
Zor geometride de temiz sonuç

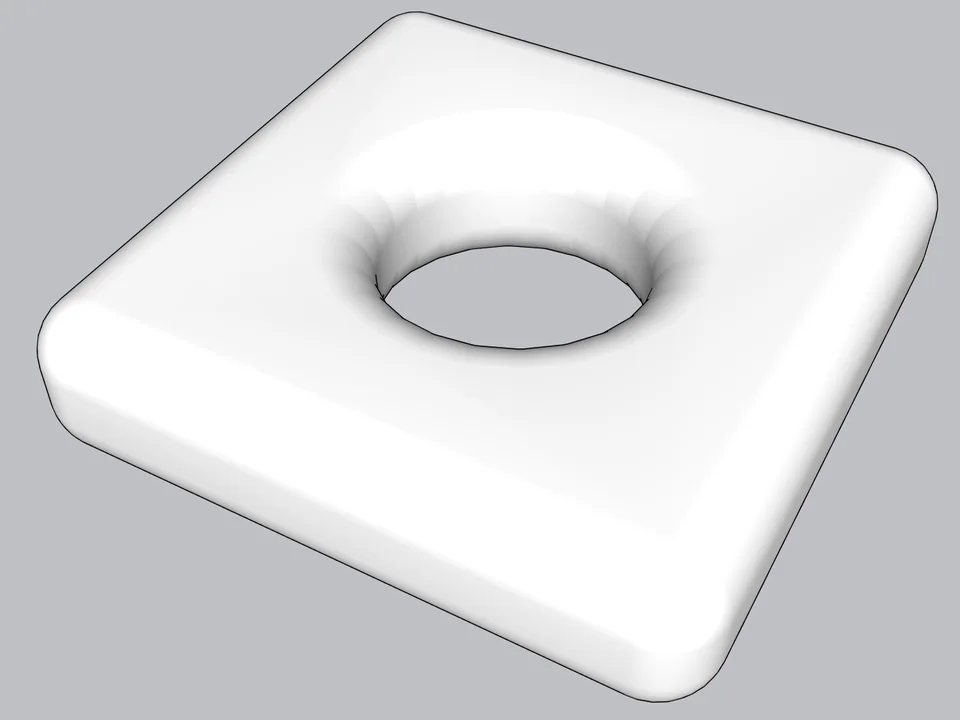

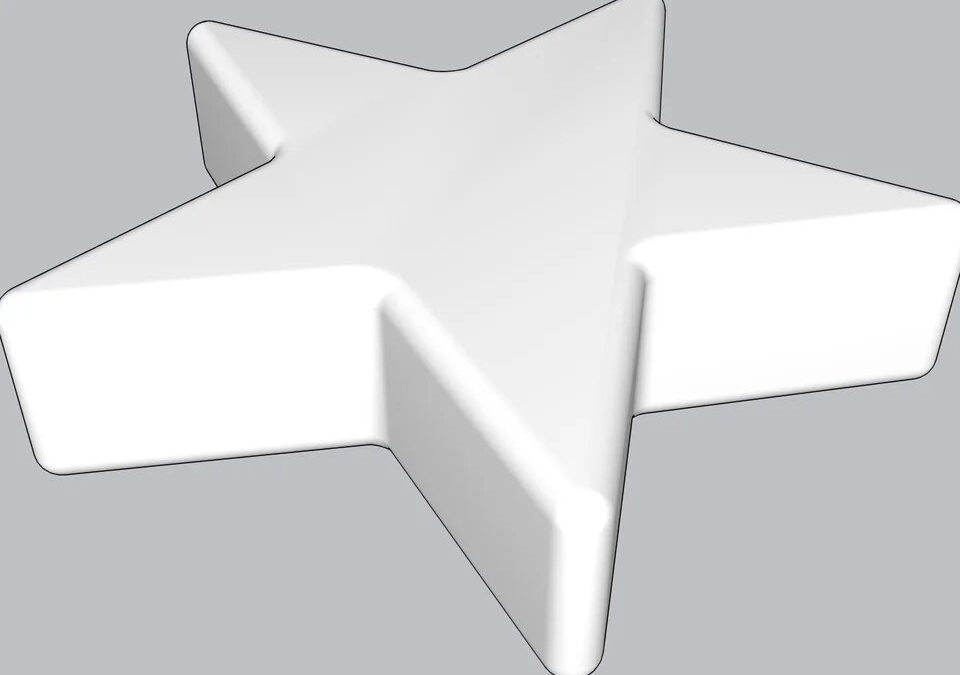

İçbükey katılar, iç köşeler ve keskin yıldız uçları da aynı yarıçapı alır. Delikli yüzler, yuvarlak delikler ve açık kabuklarla da sorun çıkmaz. İç içe gruplarda eklenti her parçayı ayrı yumuşatır ve ölçekli parçada ölçeği hesaba katar. Bileşende ise önce tekilleştirme yapar; böylece öbür kopyalar olduğu gibi kalır.
Malzeme kavise gerilmeden oturur

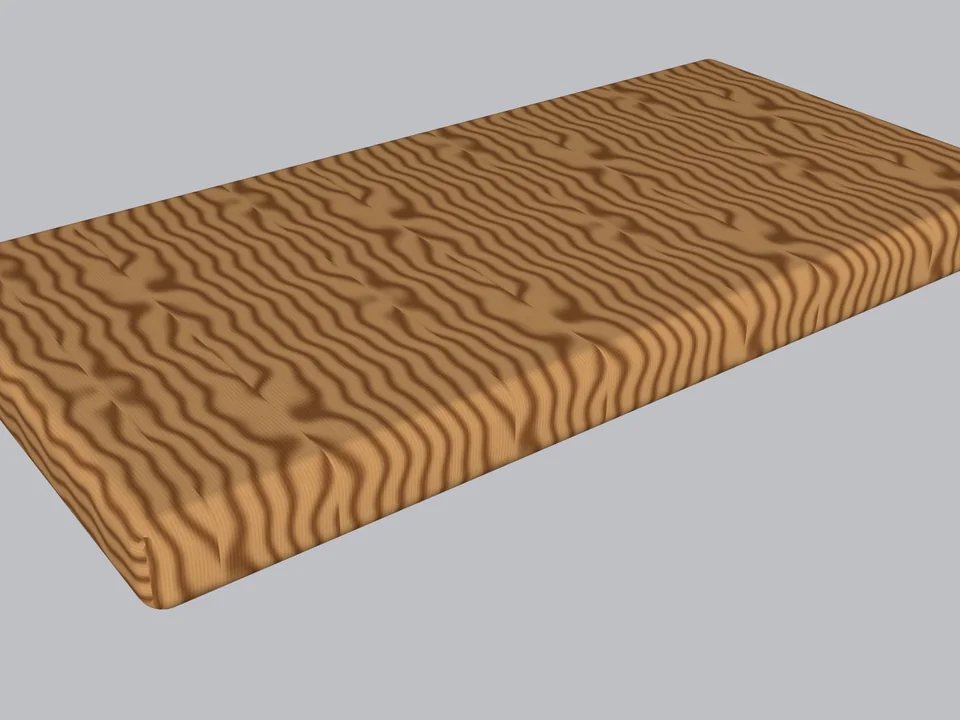

Üç doku kipi var. Sabit kipte her yüz kendi yerleşimini korur. Sarmal kipte doku en büyük yüzden her yumuşak kenarın üstüne akar. Örneğin ahşap tablada damar, kaplama gibi kenardan devam eder. Kutu kipi ise dokuyu üç eksenden yansıtır. Malzemesi olmayan yüzler de en yakın dokulu yüzün malzemesini alır.
Yirmi dakikalık iş on saniyeye nasıl düşer?
Mağaza sayfasındaki örnekte bir tablanın kenarını elle yuvarlamak yaklaşık 20 dakika sürüyor. Aynı iş Yumuşak Kenar eklentisi ile yaklaşık 10 saniyede bitiyor. Çünkü siz yalnız seçer, yarıçapı yazar ve tıklarsınız. Tek tabla için fark küçük görünür. Ancak bir mutfakta ya da bir ofis setinde kenar sayısı hızla katlanır.
Hesaplayıcının varsayılan değerleriyle bakalım. Ayda 8 proje var ve proje başına 1 saat kenar işi düşüyor. Tasarruf oranı ise yüzde 70. Hesap 8 × 1 × 0,7 ≈ 5,6 saat ediyor. Yani her ay altı saate yakın zaman, kenar temizlemek yerine tasarıma ya da yeni bir müşteriye kalır. Saatlerce süren işi dakikalara indirmek tam olarak budur.
Hangi meslekte işe yarar?
Mobilya tasarımcıları ve atölyeler ilk sırada. Tabla, kapak ve raf kenarları gerçek üretimdeki gibi görünür. Atölyeye gidecek listeyi de modelden almak isterseniz mobilya atölyeleri için kesim listesi yazımız iyi bir devam olur.
İç mimarlar tezgâh, niş ve bank detaylarında farkı hemen görür. Ürün tasarımcıları küçük gövde ve kasalarda bu aracı sever. Görselleştirme uzmanları için ise yakın plan render’larda kenar parlaması önemlidir. Organik formlarla çalışıyorsanız organik masa modelleme dersimizdeki tablalar da yumuşak kenarla daha inandırıcı durur.
Hepsinin ortak noktası aynı. Müşteri bir modele bakınca özeni görmek ister. Bu yüzden aynı projedeki benzer parçalarda aynı yarıçapı kullanmanızı öneririz; tutarlı kenarlar modeli bir ürün ailesi gibi gösterir. Hata payını küçültmek ve detayı tutarlı tutmak, işinizi büyütürken mesainizi değil güveninizi büyütür.
Yumuşak Kenar eklentisini kurmak: adım adım
- .rbz dosyasını ürün sayfasından ücretsiz indirin.
- SketchUp’ta Extensions › Extension Manager › Install Extension yolunu izleyin.
- Eklentinin kendi araç çubuğu düğmesinden paneli açın.
- Katıyı ya da kenarları seçip yarıçapı ve biçimi girin.
- Yuvarla düğmesine basın; gerekirse ayarı değiştirip yeniden oluşturun.
Hızlı iş için sağ tık menüsünde Hızlı, Dengeli ve Pürüzsüz seçenekleri de duruyor. Panel seçimi canlı izler ve iki dilde kısa bir kılavuz sunar. Kurulumla ilgili ayrıntıları SketchUp plugin kurma yazımızda bulursunuz.
Hangi SketchUp sürümlerinde çalışır?
Geliştirici eklentiyi SketchUp 2021–2026 için yazdı; kod hem Ruby 2.7 hem Ruby 3.2 ortamını kapsıyor. Ayrıca eklentiyi 2023, 2024, 2025 ve 2026’da gerçekten çalıştırdı. 2021 ile 2022 ise aynı Ruby 2.7 yolundan geçiyor. Beta sürümde olduğu için elle test turu sürüyor. Arayüz Türkçe ve İngilizce; lisans anahtarı, hesap ya da çevrimiçi denetim yok.
Yumuşak Kenar eklentisi henüz neleri yapmıyor?
Eklenti kapalı bir katı ya da onun kenarlarını ister. Seçim katı oluşturmuyorsa panel bunu size söyler. Doku yalnız ön yüze yerleşir; arka yüz SketchUp’ın varsayılanında kalır. Ayrıca yumuşattıktan sonra elle düzenlediğiniz nesneyi yeniden kurmaz, böylece kayıtlı özgün katı yanlışlıkla ezilmez. Yöntemin adım adım anlatımı için yuvarlama ve pah kırma rehberimize göz atın.
Yumuşak Kenar eklentisi hakkında sık sorulan sorular
Bileşenin bütün kopyaları birden değişir mi?
Hayır. Eklenti bileşeni önce tekilleştirir; yalnız seçtiğiniz kopya yumuşar, öbürleri aynı kalır.
Yumuşak Kenar eklentisi internet ister mi?
İstemez. Dosyayı bir kez kurarsınız; sonrasında eklenti internetsiz çalışır.
Pahtan yuvarlağa sonradan geçebilir miyim?
Evet. Eklenti biçimi kayda yazar; seçimi değiştirip yeniden oluşturmanız yeterli.
Yumuşak kenar render’da nasıl görünür?
Kenar boyunca ince bir ışık çizgisi oluşur. Bunu ücretsiz render motorumuz Render Fun ile SketchUp içinde gerçek ışıkta görebilirsiniz.
Bir sonraki sunumda müşteri köşelere değil, tasarımınıza baksın. Yumuşak Kenar’ı ürün sayfasından ücretsiz indirin ve ilk tablanızı on saniyede yumuşatın.
