SketchUp Pencere Eklentisi WindowFun Studio: Ölçüden Teklife Doğrama
Müteahhit sabah dokuzda doğrama teklifini öğlene isterse, bir SketchUp pencere eklentisi nefes aldırır. Çünkü eklenti olmadan on iki dairenin kasasını ve kanadını kutu kutu çizersiniz. Ardından profil metresini ayrı bir tabloda sayar, teklifi de yarına bırakırsınız.
WindowFun Studio pencereyi elinizdeki ölçüden kurar. Altı kategoride 51 katalog modeli var. Kasa, kanat, kayıt, cam çıtası, fitil ve sürme rayı kendiliğinden gelir. Mağaza sayfasındaki örnekte bir pencereyi elle kutulardan çizip teklife hazırlamak 40 dakika sürüyor. Buna karşılık ölçüyü girip pencereyi ve teklifi almak yaklaşık 25 saniye.
Bu yazıda:
- Doğrama teklifi neden hep gecikir?
- WindowFun Studio ne yapar?
- Zaman tasarrufu ve dışa aktarım
- Kimler için?
- Kurulum, sürümler ve lisans
- Sık sorulan sorular
Doğrama teklifi neden hep gecikir?
Doğramacının işi kasayı ve kanadı çizmek değil, doğru doğramayı imalata göndermektir. Ancak çizim ile metraj ayrı yerlerde yaşadıkça her boşluğu iki kez işlersiniz. Önce modelde, sonra tabloda.
Üstelik mimar bir boşluğu daralttığında zincir baştan başlar. Pencereyi yeniden çizer, profil metresini ve cam metrekaresini yeniden sayarsınız. Bu yüzden teklif bir gün kayar ve müşteri bekler.
Bir de sunum tarafı var. Kutulardan çizdiğiniz pencere uzaktan iş görür. Ama yakın planda fitilin ve cam çıtasının eksikliği hemen göze batar. Kısacası hem zaman kaybedersiniz hem de modeliniz olduğundan zayıf görünür.
SketchUp pencere eklentisi WindowFun Studio ne yapar?

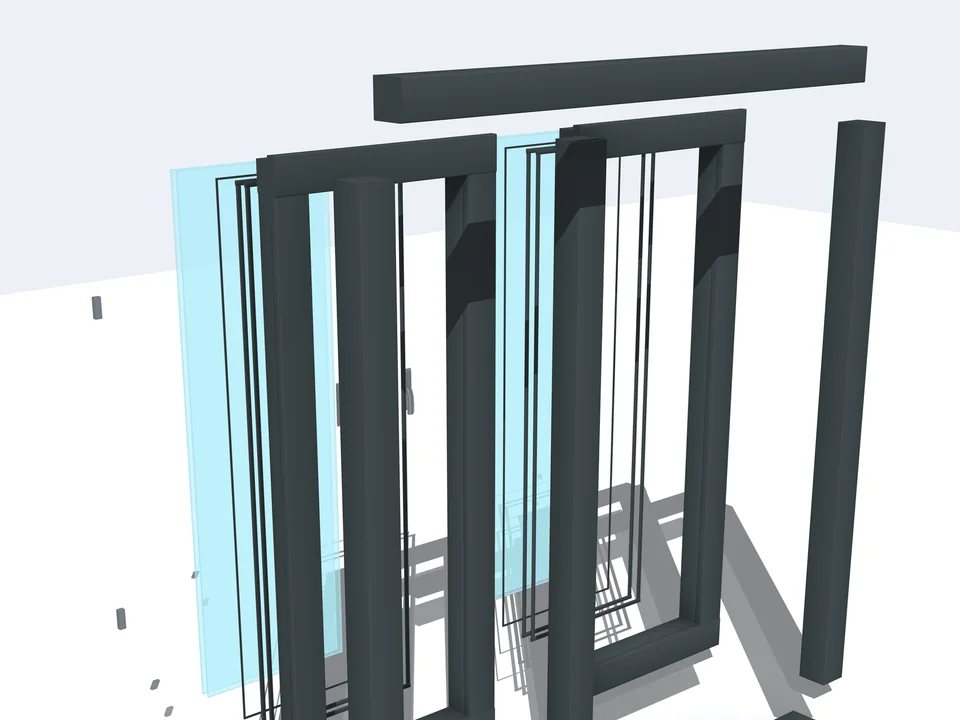

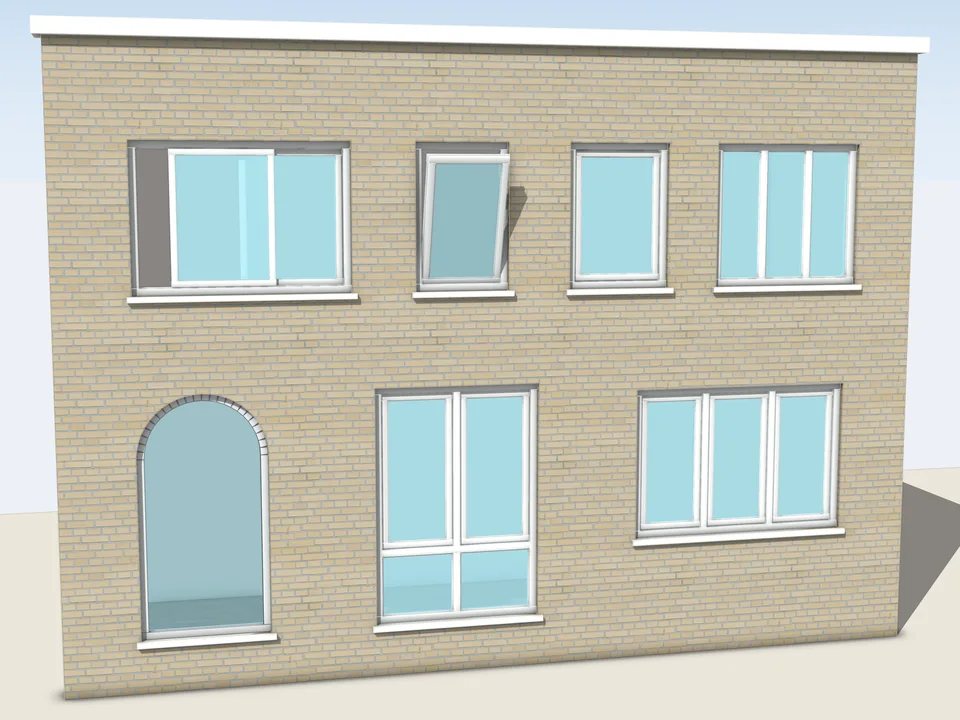

Her pencere tipi kendi geometri modülünden doğar. Sabit, tek, çift ve üç kanatlı, vasistas, dışa açılan ve çift açılım tipleri hazır. Ayrıca üçlü katlanır, çift sürme ve kemerli modeller de var. Panel canlı 2B/3B önizleme gösterir ve ölçüyü mm, cm, m ya da inç girersiniz.
Kısacası katalog, doğramacının günlük işinde karşılaştığı tiplerin çoğunu kapsar. Siz yalnız ölçüyü ve seçenekleri girersiniz; geometriyi eklenti kurar. Bu sayede aynı gün içinde birden fazla projeye teklif hazırlarsınız.
Cam, profil ve donanım tek panelde
Cam paketinde tek, çift ya da üç cam seçersiniz. Low-e çift ve üçlü seçenekler de var. Ara boşluğu ve cam kalınlığını ayarlarsınız, rengi şeffaf, mavi, yeşil, bronz ya da buzlu yaparsınız.
Profil tarafında PVC, alüminyum ve ahşap var; renk setinde beyaz, antrasit ve meşe yer alır. Kol modern, klasik ya da minimal olur; menteşe yönünü, açılım yönünü ve açılma açısını belirlersiniz.
Hatalı ölçü daha modele girmeden durur
Negatif ölçü, cama yer bırakmayan profil ve derinliğe sığmayan cam paketi doğrulamadan geçemez. Böylece hata payını küçültürsünüz. Yani yanlış pencereyi atölyeye gitmeden ekranda fark edersiniz.

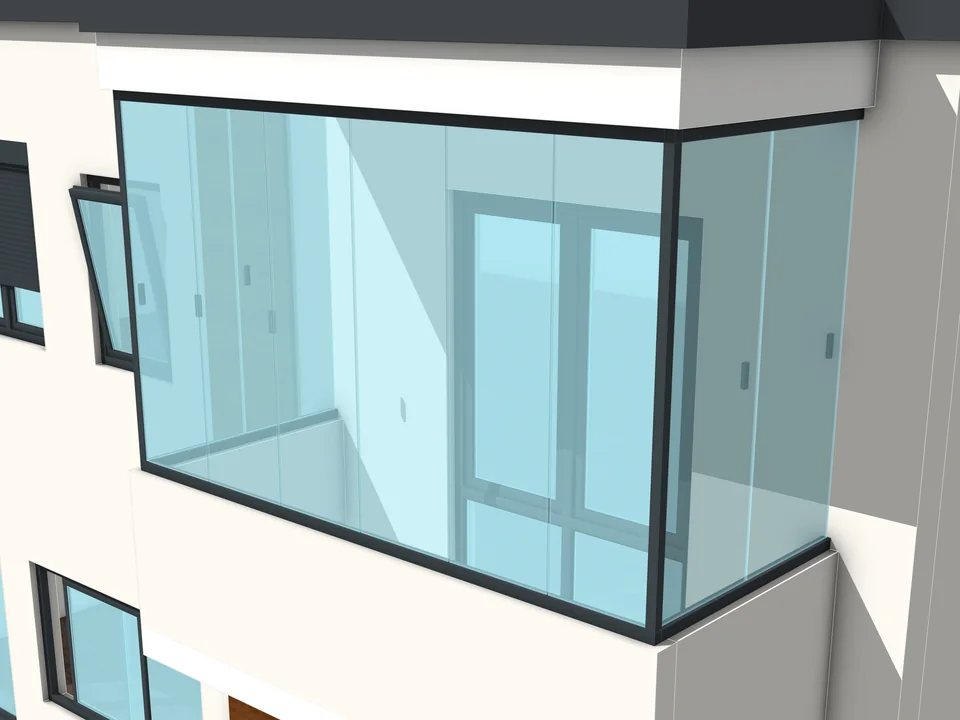

Plan kenarı boyunca dizin
Tek, eğimli ya da L, U ve C bağlantılı plan kenarlarını seçersiniz. Ardından her segment kendi genişliğini otomatik alır. Yol yönünü ters çevirirsiniz, profil kalınlığı da segment uzunluğuyla orantılı değişir. Böylece cam balkonu ya da köşe vitrini tek tek yerleştirmeniz gerekmez.
Boşluk değişirse ne olur?
WindowFun kök grubunu seçtiğinizde kayıtlı ayarlar panele geri gelir. Ölçüyü değiştirir, pencereyi tek Geri Al adımında yeniden kurarsınız. Ayrıca sık kullandığınız tipleri şablon olarak saklarsınız; lisanssız kullanımda üç şablon yuvası açık.
Bir SketchUp pencere eklentisi ne kadar zaman kazandırır?
Mağaza örneğindeki 40 dakika ile 25 saniye arasındaki fark tek pencerede bile çarpıcı. Ancak asıl etkiyi proje ölçeğinde görürsünüz.
Örneğin mağazadaki hesaplayıcı ayda 4 proje ve proje başına 6 saat pencere işi varsayıyor. Bu sürenin yaklaşık %85’i eklentiye geçerse ayda 20 saat kadar kazanırsınız. Yani iki buçuk iş günü; müşteriye aynı gün teklif vermek için yeterli bir pay.
CSV, DXF ve yazdırmaya hazır teklif
Maliyet motoru Cost Pro kasa, kanat ve kayıt metresini sayar. Ayrıca cam metrekaresini, fitil metresini ve donanım adedini hesaplar. Bunun yanında yüzey çarpanını ve seçtiğiniz profil markasını da hesaba katar. Çıktılar noktalı virgüllü CSV malzeme listesi, katmanlı DXF teknik çizim ve PDF tekliftir.
Envanter komutu da modeli tarar ve her WindowFun penceresini katalog adıyla sayar. Kısacası bir kez çizin, listesi kendiliğinden çıksın.
Kimler için?
WindowFun Studio pencereyle iş üreten birkaç farklı kimliğe hitap eder. Özellikle şu gruplar eklentiden hızlı verim alır:
- PVC ve alüminyum doğrama firmaları: ölçüden teklife aynı modelle gidip atölyeye düzenli liste gönderenler.
- Mimarlar ve proje ofisleri: cephe sunumunu gerçek profil ve camla güçlendirmek isteyenler.
- Şantiye teknik ofisleri: modeldeki pencere sayısını envanterle kontrol edenler.
- İç mimarlar: tadilatta pencere değişimini müşteriye önceden gösterenler.
Bu arada ölçülü çalışmanın neden kazandırdığını ölçülü çalışmak neden önemlidir yazımızda anlattık. Öte yandan cephe modeline yeni başlıyorsanız SketchUp dış cephe modelleme dersimiz iyi bir başlangıç olur. Ayrıca plan ve kesit almak için hızlıca kesit ve plan oluşturma yazımıza göz atın.
Bir sahne düşünelim. Doğrama firması mimardan on iki daireli bir bloğun modelini alır. Önce salonlara çift sürme, odalara çift açılım, banyolara vasistas seçer. Ardından köşe balkonları plan kenarı boyunca dizer ve envanteri çıkarır. Böylece öğlen olmadan teklif müteahhidin masasındadır.
SketchUp pencere eklentisi ile nasıl başlanır?
- .rbz dosyasını Extensions › Extension Manager › Install Extension yoluyla kurun.
- Paneli açın, kategori sekmesinden ya da aramadan modeli seçin.
- Genişliği, yüksekliği, cam paketini ve profil malzemesini girin.
- Pencereyi tek başına yerleştirin ya da plan kenarlarını seçip boyunca dizin.
- Envanteri alın, ardından CSV, DXF ya da PDF teklifi dışa aktarın.
Örnek bir proje akışını pencere çizimi ve doğrama teklifi rehberimizde adım adım anlattık.
SketchUp pencere eklentisi hangi sürümlerde çalışır?
Eklenti masaüstü SketchUp 2024, 2025 ve 2026’da çalışır. Kataloğu, geometriyi, maliyet hesabını ve bütün çıktıları yerelde üretir. Bu yüzden hesap açmanız ya da sunucuya bağlanmanız gerekmez. Panel Türkçe, İngilizce ve Almancadır; Ruby menüleri ve uyarılar ise şimdilik yalnız Türkçe.
Cephe sunumundan önce modeli ücretsiz render motorumuz Render Fun ile SketchUp içinde gerçek ışıkta görün. Böylece cam ve profil yakın planda da ikna eder.
Sık sorulan sorular
SketchUp pencere eklentisi DXF dosyasını CNC’ye hazır verir mi?
Hayır, WindowFun Studio’yu bir tasarım ve teklif aracı olarak görün. DXF ve CSV, teklif ve atölye çizimi için dürüst bir metrajdır. Ancak CNC için onaylı bir dosya değildir. Ayrıca birkaç model, özgün detayı tamamlanana kadar yakın akrabasının geometrisinden oluşur.
Lisanssız neler açık?
51 katalog modelinin dördü ve üç şablon yuvası baştan açıktır. Böylece eklentiyi kendi projenizde tanırsınız.
Cost Pro ile Design Pro’yu birlikte almak zorunda mıyım?
Hayır. Cost Pro maliyet motorunu açar. Design Pro ise kalan 47 modeli, sınırsız şablonu ve toplu raporu açar. İki anahtar birbirinden bağımsızdır ve her biri tek bir makineye bağlanır.
SketchUp pencere eklentisi verimi dışarı gönderir mi?
Hayır. Eklenti lisansı bile SHA-256 makine parmak iziyle yerelde doğrular. Model, katalog ve çıktılar kendi bilgisayarınızda kalır.
Pencere bir binanın en çok ölçülen parçası, teklif ise en çok beklenen belgesidir. WindowFun Studio ikisini aynı modelde buluşturur; atölyeye düzenli bir liste, müşteriye zamanında bir rakam gider. 51 modeli ve çıktı seçeneklerini WindowFun Studio ürün sayfasında inceleyin.
Bu yazı, SketchUp eklentileri rehberimizin bir parçası; konuyla ilgili diğer derslere oradan sırayla ulaşabilirsiniz.
