SketchUp Dolap Eklentisi Dolap Sihirbazı: Ölçüyü Yaz, Teklif Hazır
Ölçü defteri dolmuş bir dolapçı atölyeye döner. En sevmediği an, aynı ölçüleri ekranda panel panel yeniden kurmaktır. İyi bir SketchUp dolap eklentisi o anı ortadan kaldırmalı. Ölçüyü bir kez yazmalısınız, gerisi ondan doğmalı. Çünkü müşteri sizi çizim hızınızla değil, teklifin ne zaman geldiğiyle hatırlar.
Dolap Sihirbazı tam olarak bu sözü verir. Genişliği, yüksekliği ve derinliği yazarsınız; dolap SketchUp’a gerçek katı olarak iner. Teklif, kesim planı, kesim listesi, delik şeması ve DXF de aynı hesaptan çıkar. Üstelik bir sayıyı değiştirdiğinizde eklenti her parçayı formülden yeniden kurar ve hiçbir şeyi ölçeklemez.
Bu yazıda:
- Dolap işinde asıl zaman nereye gidiyor?
- Dolap Sihirbazı ne yapar?
- Teklif ve CNC çıktıları aynı hesaptan
- Ne kadar zaman kazandırır?
- Kimin işine yarar, nasıl başlarsınız?
- Uyumluluk, sınırlar ve sık sorulan sorular
Dolap işinde asıl zaman nereye gidiyor?
Çoğu atölyede çizim, işin görünen kısmıdır. Görünmeyen kısmı ise üç kez yazılan aynı ölçüdür. Önce modelde, sonra teklif tablosunda, en son da kesim listesinde. Her kopya yeni bir hata fırsatı demek. Örneğin bir kapak 2 cm kısa kesildiğinde hem levha hem gün gider.
Müşteri fikir değiştirdiğinde tablo daha da zorlaşır. “Ayakkabılık da olsun” cümlesi üç belgeyi birden eskitir. Bu yüzden asıl kazanç daha hızlı çizmekten değil, ölçüyü tek yerde tutmaktan gelir. Dolayısıyla bir SketchUp dolap eklentisi seçerken ilk soru şudur: ölçü kaç yerde yaşıyor? Adım adım bir anlatım isterseniz ölçüden teklife gömme dolap rehberimiz bu akışı baştan sona gösteriyor.
Dolap Sihirbazı: ölçüden doğan SketchUp dolap eklentisi

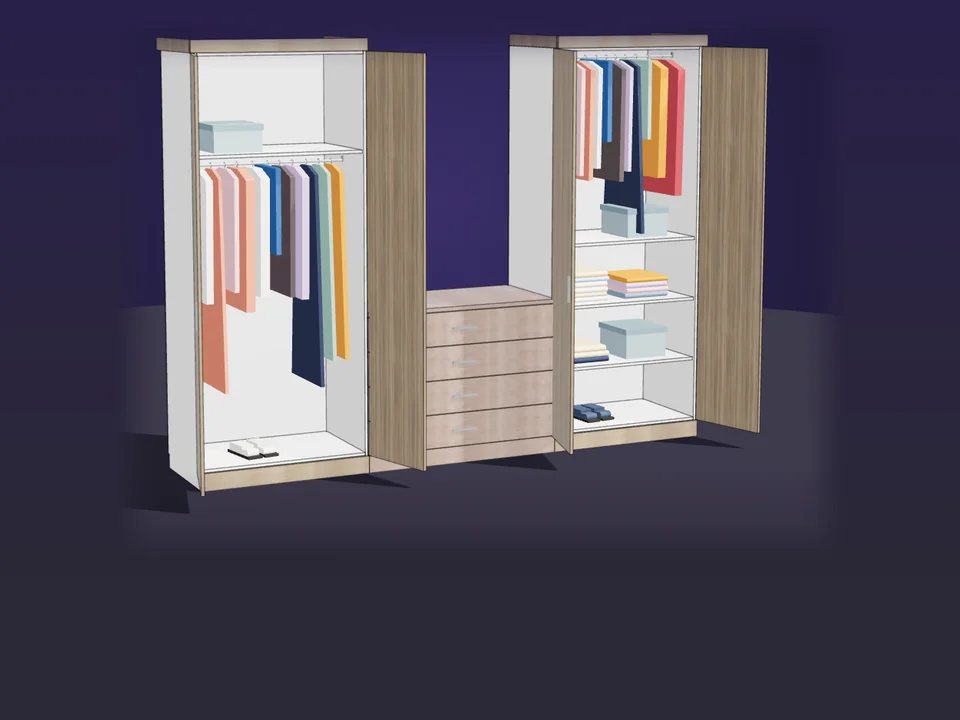

Modele aktar dediğinizde dolap gruplu ve etiketli gelir. Gövde, raflar, kapaklar, çekmeceler, arkalık, kaide-taç-dolgu ve donanım ayrı gruplarda durur. Her parça adında kendi kesim ölçüsünü taşır, örneğin 600x18x560. Böylece atölyedeki usta etikete bakar ve parçayı tanır.
Model de şişmez. Çünkü aynı parçalar bileşen kopyası olarak gelir, eklenti malzemeleri de ada göre paylaştırır. Ürün sayfasındaki örnekte 4 m’lik, 6 bölmeli, ayakkabılıklı ve LED’li bir gardırop 131 katıdan oluşuyor. Buna karşılık dosyada yalnız 20 bileşen tanımı var.
Arka planda tek bir motor çalışır. Geometriyi bu motor hesaplar, Ruby tarafı yalnızca çizer. Bu sayede tarayıcı sürümü ile SketchUp eklentisi aynı dolabı üretir. Kısacası bir SketchUp dolap eklentisinde aradığınız tutarlılık burada iki ortamda da aynıdır.

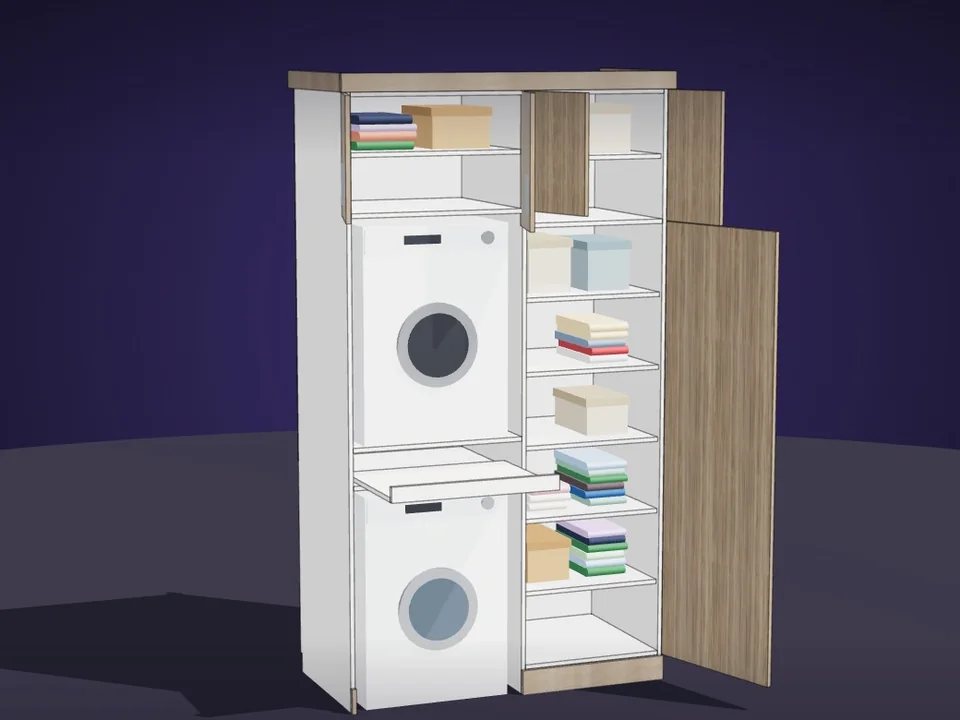

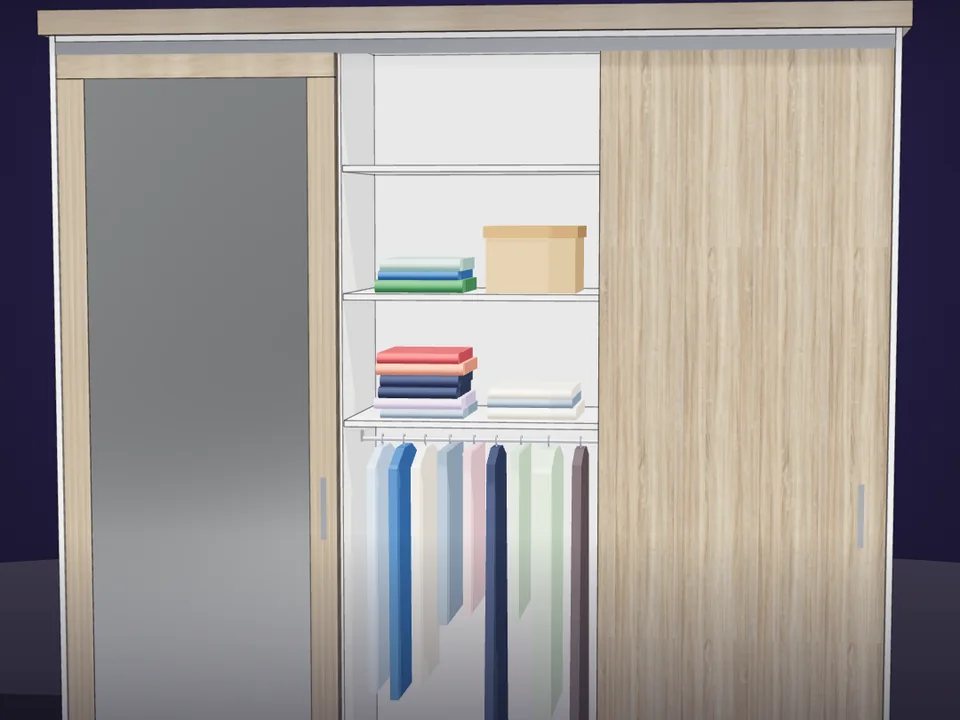

İç düzende altı bölme tipi var. Genişlik değiştikçe bölme sayısı da kendiliğinden uyum sağlar. Kapakta 5 açılım tipi 7 yüzey stiliyle serbestçe birleşir. Ayrıca kaide ya da dört ayak hazırdır. Taç çıkıntıları, beş kulp modeli ve dolgu profilleri de öyle. Dokuda 12 üretim kaplaması ve 17 hazır doku var; kendi dokunuzu da UV denetimiyle eklersiniz.
Bu SketchUp dolap eklentisinde ölçü değişince ne olur?
Seçiliyi Güncelle düğmesi, modele daha önce yerleştirdiğiniz dolabın içini yerinde yeniden kurar. Konum, dönüş ve ölçek aynı kalır; kamera da kıpırdamaz. Otomatik güncelleme seçeneği de var. Ancak isteğe bağlıdır ve varsayılan olarak kapalı gelir.
Bu ayrıntı küçük görünür, ama sahnede büyük fark yaratır. Müşteri “bir bölme daha” dediğinde sunum kameranız yerinde kalır. Kısacası revizyon artık kâbus değil, birkaç saniyelik bir düzeltmedir.
Aynı hesaptan teklif ve CNC çıktısı
Teklif motoru levhayı, kenar bandını, donanımı ve işçiliği hesaplar. Kâr payını ve KDV’yi de size özel birim listeniz ve firma bilgilerinizle ekler. Teklifi sistem tarayıcısında HTML sayfası olarak açarsınız; oradan yazdırır ya da PDF’e kaydedersiniz. Böylece müşteriye aynı gün teklif bir hedef olmaktan çıkar, alışkanlığa döner.
CNC çıktıları da aynı hesaptan doğar:
- Damar yönünü koruyan giyotin kesim optimizasyonu ve levha yerleşim görselleri
- CSV kesim listesi
- Menteşe, menteşe tablası, raf pimi ve kavela için CSV delik planı
- R12 DXF: çizgi, yazı ve delikler için daire
DXF yalnız ENTITIES bölümünü taşır. CAM programına sorunsuz girer, ama katmanlı bir CAD çizimi beklemeyin. Atölye tarafını derinlemesine merak ediyorsanız delik planı ve DXF üzerine yazımızı okuyun.
SketchUp dolap eklentisi ne kadar zaman kazandırır?
Mağaza sayfasındaki örnekte her paneli elle çizip kesim listesini yazmak yaklaşık 120 dakika sürüyor. Dolap Sihirbazı’nda ise ölçüyü yazıp Modele Ekle’ye basıyorsunuz. Bu da yaklaşık 90 saniye alıyor. Yani iki saatlik iş, bir buçuk dakikaya düşüyor.
Ürün sayfasındaki hesaplayıcı ayda 6 proje varsayıyor. Proje başına dolap çizimi ve teklifi için 4 saat ayrılıyor. Bu sürenin yüzde 80’i geri geliyor: 6 × 4 × 0,8 = ayda yaklaşık 19 saat. Başka bir deyişle ayda iki iş gününden fazla.
Zaman sizin en pahalı malzemeniz. O saatler ya yeni bir ölçüye ya da erken biten bir akşama gider. Bir kez çizin, listesi kendiliğinden çıksın; gerisi işinizi büyütmeye kalsın.
Kimin işine yarar?
Gardırop ve gömme dolap üreticileri ilk sırada. Özellikle ölçüyü kendi alıp teklifini kendi veren küçük atölye, ofisteki çizim saatini ciddi biçimde azaltır. CNC’li mobilya firmaları ise CSV ve DXF çıktısını doğrudan makine tarafına taşır. İç mimarlar da projedeki dolabı üretime uygun ölçülerle çizip ustaya güvenle devreder.
Satış tarafında da bir kazanç var. Teklif ile kesim ölçüsü aynı hesaptan geldiği için masada konuşulan dolap, atölyede kesilen dolapla aynıdır. Müşteriyle bu güveni kurmanın önemini 3D projede müşteri iletişimi yazımızda da anlatmıştık.
Nasıl başlanır? Kurulum ve uyumluluk
Dolap Sihirbazı SketchUp 2017 ve sonrasında, Windows ve macOS’ta çalışır. 2024, 2025 ve 2026 üzerinde de düzenli denetimden geçer. Bu iddianın dayanağı 164 testtir (86 TypeScript, 78 Ruby). Ayrıca bir uyum taraması kaynağı Ruby 2.2 sınırında tutar. Türkçe ve İngilizce ise pencere başlığından geri al adımlarına, CSV ve DXF başlıklarına kadar iner.
- .rbz dosyasını Extensions › Extension Manager › Install Extension yoluyla kurun.
- Eklenti imzasız gelir. Bu yüzden Extension Manager’daki Loading Policy ayarını Identified Extensions Only dışında tutun.
- Firma bilgilerinizi ve birim listenizi bir kez girin.
- Ölçüleri yazın, bölme ve kapak tiplerini seçin, ardından Modele Ekle’ye basın.
- Teklifi tarayıcıda açın; kesim listesini, delik planını ve DXF’i diske alın.
Kurulumda takılırsanız SketchUp plugin kurma yazımız adımları gösteriyor. Bir sorun yaşarsanız eklenti menüsündeki Tanılama raporuna bakın. Rapor yerel sunucu portunu, paket sürümünü ve son JS hatasını gösterir. Biten gardırobu gerçek ışıkta göstermek için de ücretsiz render motorumuz Render Fun SketchUp’ın içinde çalışır.
Sık sorulan sorular
Dolap Sihirbazı bulut hesabı istiyor mu?
Hayır. Arayüzü 5320–5339 sabit port aralığındaki yerel bir statik sunucu servis eder. Firma bilgileriniz ve dil tercihiniz kendi bilgisayarınızda kalır.
Lisans abonelikle mi geliyor?
Hayır; tek seferlik lisans, abonelik yok. Eklenti Extension Manager’dan kurduğunuz bir .rbz dosyası olarak gelir.
Satın almadan önce bilmem gereken sınırlar neler?
DXF, yalnız ENTITIES bölümü olan R12 biçimindedir. Teklif ise tarayıcıda açtığınız bir HTML sayfasıdır. Stüdyo görselleştirmesi SketchUp’ın gömülü tarayıcısında WebGL2 ister; dolap, teklif ve CNC dosyaları istemez.
SketchUp dolap eklentisi Mac’te çalışır mı?
Evet. Dolap Sihirbazı Windows ve macOS’ta, SketchUp 2017 ve sonrasında çalışır.
Ölçüyü bir kez yazın; dolabı, teklifi ve kesim listesini aynı hesaptan alın. Böylece atölyeye hatasız liste gider, müşteriye de aynı gün teklif. Dolap Sihirbazı’nın bütün özelliklerini ve örnek görsellerini ürün sayfasında inceleyin.
Bu yazı, SketchUp eklentileri rehberimizin bir parçası; konuyla ilgili diğer derslere oradan sırayla ulaşabilirsiniz.
